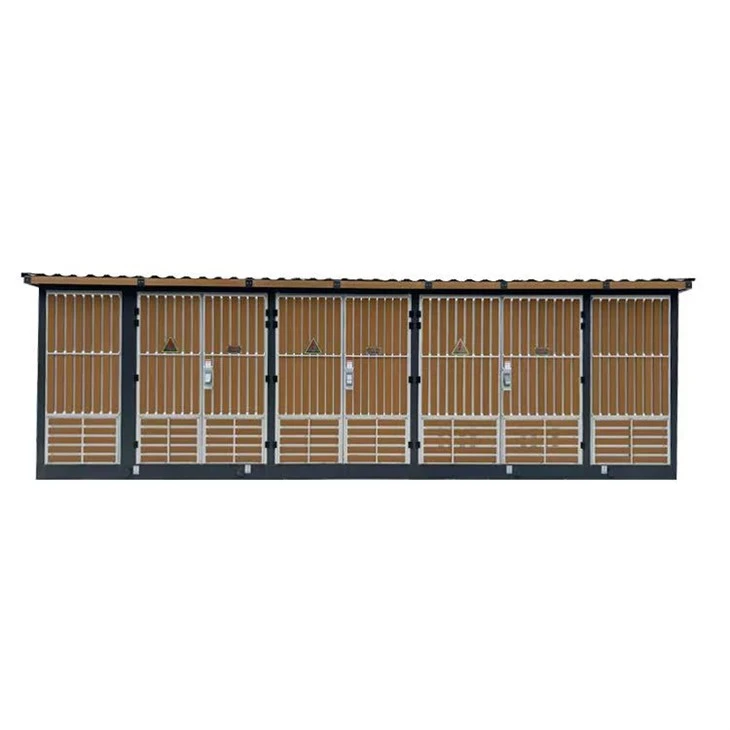

1600 kVA کومپیکٹ سب اسٹیشن ٹرانسفارمر-33/0.4 kV|ایتھوپیا 2022

01 جنرل

1.1 پروجیکٹ کا پس منظر

یہ 1600 kVAکمپیکٹ سب سٹیشنٹرانسفارمر 2022 میں ایتھوپیا کو پہنچایا گیا تھا۔ یہ بجلی کی مصنوعات بنانے والی فیکٹریوں میں استعمال ہوتا ہے۔ یہ پہلے سے تیار شدہ سب اسٹیشن (جسے کمپیکٹ ٹرانسفارمر بھی کہا جاتا ہے) میں HV اور LV سوئچ گیئر پینلز ہوتے ہیںتقسیم ٹرانسفارمرجامع حل فراہم کرنے کے لئے. یہ پہلے سے تیار شدہ سب سٹیشن نقل و حمل میں آسانی اور نقل مکانی کے لیے تیار، تنصیب اور شروع کرنے کے لیے تیار، کمپیکٹ اور مضبوط ڈیزائن، اعلیٰ معیار کے HV اور LV آلات سے لیس، فیکٹری کے ڈیزائن کردہ اختیارات کی وسیع رینج، قابل اعتماد اور کم سے کم دیکھ بھال۔

کمپیکٹ سب اسٹیشن ٹرانسفارمر کی ریٹیڈ پاور ONAN کولنگ کے ساتھ 1600 kVA ہے، 3 فیز، بنیادی وولٹیج ±2*2.5% ٹیپنگ رینج (NLTC) کے ساتھ 33kV ہے، سیکنڈری وولٹیج 0.4kV ہے، انہوں نے Dyn5 کا ایک ویکٹر گروپ بنایا۔

1.2 تکنیکی تفصیلات

1600 کے وی اے کومپیکٹ سب اسٹیشن ٹرانسفارمر کی تفصیلات کی قسم اور ڈیٹا شیٹ

1.3 ڈرائنگ

1600 kVA کمپیکٹ سب اسٹیشن ٹرانسفارمر ڈایاگرام ڈرائنگ اور سائز۔

02 مینوفیکچرنگ

2.1 کور

کور ایک مخصوص ترتیب میں انفرادی سلکان اسٹیل شیٹس کو اسٹیک کرکے تشکیل دیا جاتا ہے۔ یہ ڈھانچہ مقناطیسی رساو کو کم کرتا ہے اور توانائی کے نقصانات کو کم کرتا ہے۔ یکساں مقناطیسی بہاؤ کثافت کو یقینی بنانے اور مقامی سنترپتی کو کم کرنے کے لیے کور کی جیومیٹری اور مادی واقفیت کو بہتر بنایا گیا ہے۔ ہوا کے خلاء کو کم کرنے سے مقناطیسی جوڑے میں اضافہ ہوتا ہے، لیکن مکینیکل کمپن شور کو کم کرنے کے لیے جان بوجھ کر چھوٹے خلاء چھوڑے جاتے ہیں۔ آپریشن کے دوران برقی مقناطیسی قوتوں کی وجہ سے ہونے والی خرابی کو روکنے کے لیے لیمینیٹڈ کور کو کلیمپ کے ساتھ مضبوطی سے دبایا اور فکس کیا جاتا ہے۔

2.2 سمیٹنا

کنڈلیوں کے درمیان شارٹ سرکٹ کو روکنے کے لیے، اعلی-درجہ حرارت-مزاحم موصلیت کا مواد جیسے کہ ایپوکسی رال یا کاغذ کی موصلیت کا استعمال کیا جاتا ہے۔ بنیادی اور ثانوی وائنڈنگز کے درمیان موڑ کا تناسب ٹرانسفارمر کے وولٹیج کے تناسب کا تعین کرتا ہے۔ زیادہ گرمی کو روکنے کے لیے، کنڈلیوں کو گرمی کی کھپت کے مؤثر چینلز کے ساتھ ڈیزائن کیا گیا ہے، اور کچھ ٹرانسفارمر ٹھنڈک میں مدد کے لیے تیل یا ایئر کولنگ سسٹم کا استعمال کرتے ہیں۔ کنڈلیوں کو برقی مقناطیسی قوتوں کا مقابلہ کرنا چاہیے، خاص طور پر شارٹ سرکٹ یا کرنٹ کے بڑے اتار چڑھاو کے دوران۔ لہذا، وہ مستحکم میکانی ڈھانچے کے لئے ڈیزائن کیا گیا ہے.

2.3 ٹینک

باکس کا حصہ ملکی معروف ٹیکنالوجی اور ٹکنالوجی کو اپناتا ہے، شیل ایلومینیم-پلیٹڈ زنک اسٹیل پلیٹ کو اپناتا ہے، فریم معیاری کنٹینر مواد اور پیداواری عمل کو اپناتا ہے، 20 سال تک زنگ نہ لگنے کو یقینی بنانے کے لیے اچھی سنکنرن کارکردگی ہے، اندرونی سیلنگ پلیٹ ایلومینیم الائے پلیٹ کو اپناتی ہے، سینڈویچ میں فائر پروف میٹریل کو اپنایا جاتا ہے اور فائر باکس میں نصب شدہ مواد کو استعمال کیا جاتا ہے۔ dehumidification ڈیوائس، سامان قدرتی آب و ہوا کے ماحول اور بیرونی آلودگی سے متاثر نہیں ہوتا ہے۔ یہ -40 ڈگری ~ +40 ڈگری کے سخت ماحول میں معمول کی کارروائی کو یقینی بنا سکتا ہے۔

2.4 فائنل اسمبلی

فریم: فریم کو ویلڈ کریں اور اینٹی-سنکنرن علاج کا اطلاق کریں۔

ٹرانسفارمر: لہرائیں، محفوظ کریں، اور تیل کی سطح یا حالت کی جانچ کریں۔

ہائی-وولٹیج کمپارٹمنٹ: سامان انسٹال کریں، بس بارز اور سرکٹس کو جوڑیں۔

کم-وولٹیج کمپارٹمنٹ: سوئچ گیئر، بس بار، اور وائرنگ انسٹال کریں۔

کنٹرول اور تحفظ: حفاظتی آلات اور آلات نصب کریں۔

بیرونی شیل: شیل، دروازے، وینٹیلیشن، اور سگ ماہی کو جمع کریں۔

کیبلز اور گراؤنڈنگ: مکمل وائرنگ اور گراؤنڈنگ سسٹم۔

03 ٹیسٹنگ

1. ظاہری شکل کا معائنہ (انکلوژر کی شکل، ویلڈنگ کا معیار، سطح کا پینٹ، انکلوژر کی صفائی، الیکٹروپلیٹڈ پرزے)

2. اسمبلی کے معیار کا معائنہ (فاسٹنر، برقی اجزاء)

3. وائرنگ کا معائنہ (مین سرکٹ، سیکنڈری سرکٹ)

4. آلات کا معائنہ (برقی آلات کا معائنہ، ٹرانسفارمر کا معائنہ)

5. موصلیت کلیئرنس اور کری پیج فاصلے کا معائنہ (کم وولٹیج کی طرف مین سرکٹ کی برقی کلیئرنس)

6. مکینیکل آپریشن ٹیسٹ (لوڈ سوئچ کا دستی کھولنا اور بند کرنا، گراؤنڈنگ سوئچ کا دستی کھولنا اور بند کرنا، فیوز کے ساتھ ٹرپنگ آپریشن، غلط آپریشن کی روک تھام، اجزاء)

7. لوپ مزاحمتی پیمائش (مین سرکٹ)

8. موصلیت کا ٹیسٹ (1 منٹ پاور فریکوئنسی وولٹیج ٹیسٹ کا سامنا)

04 سائٹ اور خلاصہ

اسکوٹیککے کمپیکٹ سب اسٹیشن ٹرانسفارمرز کو درستگی، استحکام اور کارکردگی کو مدنظر رکھتے ہوئے ڈیزائن کیا گیا ہے، جو ایپلی کیشنز کی وسیع رینج کے لیے قابل اعتماد کارکردگی فراہم کرتے ہیں۔ جدید ٹیکنالوجی، مضبوط تعمیر، اور حسب ضرورت اختیارات کے ساتھ، ہم حفاظت اور پائیداری کو یقینی بناتے ہوئے آپ کی توانائی کی ضروریات کو پورا کرنے کے لیے پرعزم ہیں۔ ہمارے ٹرانسفارمرز کو ایک بہتر، زیادہ قابل اعتماد پاور سلوشن کے لیے منتخب کریں جو آپ کی کامیابی کو آگے بڑھائے۔
