ٹرانسفارمر کیا کرتا ہے؟ پاور سسٹم میں ٹرانسفارمروں کا کردار

پاور ٹرانسفارمر واقعی اس بات کے دل میں ہیں کہ ہمیں جگہ جگہ بجلی کیسے ملتی ہے۔ وہ ہمیں وولٹیج کو اوپر یا نیچے قدم رکھنے کے ذریعہ سرکٹس کے مابین موثر طریقے سے بجلی کی توانائی منتقل کرنے دیتے ہیں ، جبکہ نقصانات کو کم رکھتے ہوئے۔



1. ٹرانسفارمر کیا ہے اور یہ کیسے کام کرتا ہے



1.1 ایک ٹرانسفارمر کی بنیادی تعریف
ایک ٹرانسفارمر ، اس کے بنیادی حصے میں ، ایک مستحکم آلہ - کچھ بھی حرکت نہیں کرتا ہے۔ کوئی مکینیکل حصے ، کوئی گردش نہیں۔ صرف بجلی کی توانائی کو ایک AC سرکٹ سے دوسرے میں منتقل کیا جارہا ہے۔ یہ سادگی بالکل اسی وجہ سے ہے کہ عمل اتنا موثر ہے۔

جو واقعتا یہ کرتا ہے وہ شفٹ وولٹیج اور موجودہ سطح ہے۔ اور وہ چھوٹا - آواز کا فنکشن؟ یہی وجہ ہے کہ راستے میں بجلی کے بڑے پیمانے پر نقصان کے بغیر بجلی کو طویل فاصلے پر بھیجا جاسکتا ہے۔



1.2 برقی مقناطیسی انڈکشن کا اصول
ایک ٹرانسفارمر کے پیچھے جادو فراڈے کا برقی مقناطیسی شمولیت کا قانون ہے۔ یہاں خلاصہ ہے:

جب AC پرائمری سمیٹ میں سے گزرتا ہے تو ، یہ کور میں بدلتے ہوئے مقناطیسی بہاؤ پیدا کرتا ہے۔

اس کے بعد یہ بدلاؤ ثانوی سمیٹ میں وولٹیج کو "حوصلہ افزائی" کرتا ہے ، اور وولٹیج پرائمری اور ثانوی کے مابین موڑ کے تناسب پر منحصر ہے۔

دلچسپ حصہ؟ وولٹیج اور موجودہ الٹا منسلک ہیں۔ لہذا اگر وولٹیج بڑھ جاتی ہے تو ، موجودہ قطرے۔ اور اگر وولٹیج گرتی ہے تو ، موجودہ بڑھ جاتا ہے۔ یہی وجہ ہے کہ ٹرانسفارمر سسٹم کی ضرورت کے لئے طاقت کو ایڈجسٹ کرسکتے ہیں۔



1.3 مرحلہ - UP VS STEP - نیچے ٹرانسفارمر

ٹرانسفارمرز کو وولٹیج کے تبادلوں کی بنیاد پر درجہ بندی کیا جاتا ہے:

مرحلہ - یوپی ٹرانسفارمر عام طور پر بجلی کی پیداوار کے اسٹیشنوں پر استعمال ہوتے ہیں ، جبکہ مرحلہ - نیچے ٹرانسفارمر اختتام -} صارفین کے قریب استعمال ہوتے ہیں۔

1.4 ایک ٹرانسفارمر موجودہ کے ساتھ کیا کرتا ہے؟

ایک ٹرانسفارمر طاقت نہیں بناتا ہے۔ یہ صرف وولٹیج اور کرنٹ کے مابین اسے - کے ارد گرد منتقل کرتا ہے۔ وولٹیج کو تبدیل کریں ، اور موجودہ دوسرے راستے کو ایڈجسٹ کرتا ہے ، تقریبا خود بخود۔

وولٹیج کو اوپر رکھیں ، اور موجودہ قطرے۔ اس کو نیچے رکھیں ، اور موجودہ - آسان ، لیکن بنیادی۔

یہ بیک - اور - آگے تعلقات؟ معمولی نقصانات کو نظرانداز کرتے ہوئے ، کام پر بجلی کا تحفظ ہے۔ وولٹیج میں اضافہ اور ٹرانسمیشن کے لئے موجودہ کو کم کرنے سے ، I²R نقصانات میں کمی ، جس سے طویل - فاصلہ بجلی کا بہاؤ موثر ہوجاتا ہے۔ اور پھر ، جہاں استعمال کیا جاتا ہے اس کے قریب ، ٹرانسفارمر اسے محفوظ طریقے سے نیچے کرتا ہے ، موجودہ کو فروغ دیتا ہے تاکہ طاقت کو حقیقت میں استعمال کیا جاسکے۔



2. ٹرانسفارمرز کی اقسام

ٹرانسفارمرز کو وولٹیج ، انسٹالیشن ، کولنگ ، فیز ، فنکشن ، کور ، اور خصوصی ایپلی کیشنز کی بنیاد پر درجہ بندی کیا جاتا ہے۔



2.1 وولٹیج کی سطح / درخواست کے مطابق

2.2 تنصیب کے طریقہ کار / مقام کے مطابق



2.3 موصلیت اور کولنگ کے طریقہ کار کے مطابق

2.4 مراحل کی تعداد کے مطابق

2.5 فنکشن / مقصد کے مطابق

2.6 بنیادی تعمیر کے مطابق

2.7 خصوصی درخواستوں کے مطابق

3. بجلی کی تقسیم میں ٹرانسفارمر سب اسٹیشن



3.1 ٹرانسفارمر سب اسٹیشن کیا ہے؟

ایک ٹرانسفارمر سب اسٹیشن ایک ایسی سہولت ہے جس میں سوئچ گیئر ، تحفظ کے نظام اور نگرانی کے سامان کے ساتھ ایک یا زیادہ ٹرانسفارمر موجود ہیں۔ یہ نسل ، ٹرانسمیشن اور تقسیم کے نیٹ ورک کو جوڑتا ہے۔



3.2 کلیدی افعال

پاور ٹرانسفارمر گرڈ پر صرف غیر فعال خانوں میں نہیں ہیں۔ وہ ہر وقت حقیقی کام کر رہے ہیں۔

سب سے پہلے ، وہ وولٹیج کو سنبھالتے ہیں - اس کو تیز کرنا یا نیچے قدم رکھنا ، اس بات پر منحصر ہے کہ اس وقت نظام کو کیا ضرورت ہے۔ کوئی مماثل وولٹیج ، کوئی مستحکم نیٹ ورک نہیں۔

وہ دفاع بھی کھیلتے ہیں۔ جب اوورلوڈز یا غلطیاں دکھائی دیتی ہیں تو ، ٹرانسفارمر سرکٹس اور آلات کو بہاو - کی حفاظت میں مدد کرتے ہیں کیونکہ ایک اضافے سے شدید نقصان پہنچانے میں صرف ایک اضافہ ہوتا ہے۔

پھر بوجھ میں توازن اور تنہائی ہے۔ نظام کے مختلف حصے بجلی سے الگ رہتے ہیں ، جو کاموں کو مستحکم رکھتا ہے اور چھوٹے چھوٹے مسائل کو پھیلنے سے روکتا ہے۔

اور ایک عملی بونس: بحالی۔ حصوں کو پورا گرڈ آف لائن لے کر بغیر خدمت یا ایڈجسٹ کیا جاسکتا ہے۔ کام ہوتا ہے ؛ بجلی جاری ہے۔



4. برقی گرڈ میں بجلی کے ٹرانسفارمروں کا کردار

5. بجلی کے ٹرانسفارمرز کی عام وولٹیج کی حد

ملک اور علاقائی پاور سسٹم کوڈ کے لحاظ سے وولٹیج کے معیار مختلف ہوسکتے ہیں۔



6. ہر وہ چیز جو آپ کو پاور ٹرانسفارمرز کے بارے میں جاننا چاہئے

پاور ٹرانسفارمر پیچیدہ مشینیں ہیں ، اور ان کے بنیادی ، سمیٹنے ، ٹھنڈک اور موصلیت کے نظام کو سمجھنا ان کو موثر انداز میں ڈیزائن کرنے ، چلانے اور برقرار رکھنے کی کلید ہے۔

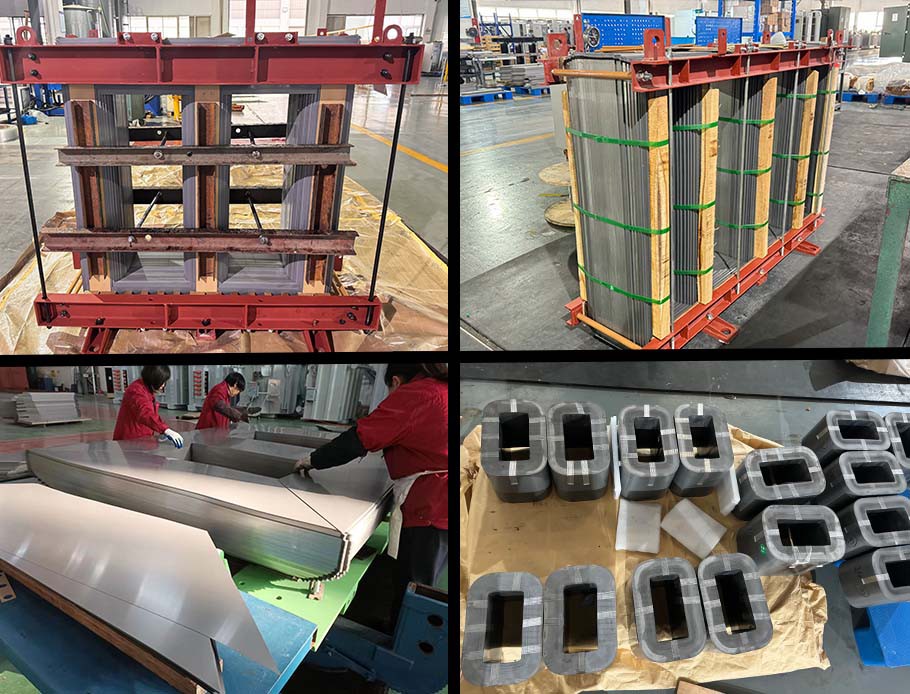

6.1 بنیادی اقسام اور سمیٹنے والی تشکیلات

6.2 کولنگ کے طریقے

ٹرانسفارمرز کے لئے کولنگ اختیاری نہیں ہے - یہ ضروری ہے۔ استعداد اس پر منحصر ہے۔ خدمت کی زندگی اس پر منحصر ہے۔ مختلف ٹرانسفارمر اقسام ، قدرتی طور پر ، مختلف ٹھنڈک کے طریقوں پر انحصار کرتے ہیں۔

جہاں تک ان طریقوں کا اصل مطلب ہے: اونن قدرتی تیل کی گردش اور قدرتی ہوا کی ٹھنڈک - کوئی پمپ نہیں ، کوئی مداح استعمال کرتا ہے۔ اوناف اب بھی قدرتی تیل کے بہاؤ پر انحصار کرتا ہے لیکن گرمی کو تیزی سے دور کرنے پر جبری ہوا کا اضافہ کرتا ہے۔ OFAF زیادہ سے زیادہ گرمی کو ہٹانے کے لئے تیل اور ہوا کی گردش دونوں پر مجبور کرتے ہوئے ، ایک قدم آگے بڑھتا ہے۔

عملی طور پر ، سائز اور وولٹیج کی سطح ہر چیز کا فیصلہ کرتی ہے۔ بڑی اونچائی - وولٹیج پاور ٹرانسفارمرز اکثر اونچائی کے دباؤ کو سنبھالنے کے لئے او این اے ایف یا او ایف اے ایف کی ضرورت ہوتی ہے ، جبکہ چھوٹی تقسیم ، قطب - ماونٹڈ ، یا پیڈ - سوار یونٹ صرف اونن یا نان کے ساتھ قابل اعتماد کام کرسکتے ہیں۔



6.3 موصلیت کے نظام اور ٹرانسفارمر تیل



6.4 پاور ٹرانسفارمرز کی عام ناکامی

ناکامی شاذ و نادر ہی کہیں سے نہیں آتی ہے۔ زیادہ تر تھرمل تناؤ ، بجلی کی خرابیاں ، مکینیکل لباس ، یا سخت ماحولیاتی حالات سے منسلک ہیں۔ وقت گزرنے کے ساتھ ، ان دباؤ میں اضافہ ہوتا ہے۔

الٹا: روک تھام کی بحالی کا کام۔ تیل کا تجزیہ ، تھرمل امیجنگ ، موصلیت کی جانچ ، اور ڈی جی اے (تحلیل گیس تجزیہ) ان کے اضافے سے پہلے امکانی پریشانیوں کو پکڑتا ہے۔ آسان اقدامات ، لیکن وہ بہت فرق کرتے ہیں۔



7. AC پاور سسٹم میں ٹرانسفارمرز کی درخواستیں

ٹرانسفارمر - وہ AC پاور سسٹم میں ہر جگہ موجود ہیں۔ آپ انہیں پاور پلانٹس میں دیکھتے ہیں ، جہاں قدم - اپ ٹرانسفارمر وولٹیج کو اونچا دھکیل دیتے ہیں۔ کیوں؟ لمبی - فاصلے کی ترسیل کو زیادہ موثر بنانے کے لئے۔

ٹرانسمیشن اور تقسیم کی لکیروں کے ساتھ ، وہ اس کے برعکس کرتے ہیں: وولٹیج کو محفوظ سطح پر نیچے رکھیں ، قابل استعمال - صنعتی سائٹیں ، گھروں ، محلوں ، یہ سب۔

فیکٹریوں اور تجارتی سہولیات کے اندر ، وہ مشینوں کو چلاتے رہتے ہیں ، موٹر ڈرائیوز فیڈ کرتے ہیں ، پروڈکشن لائنیں ، جو بھی قابل اعتماد طاقت کی ضرورت ہے۔

اور آج کی توانائی کی دنیا میں - ونڈ فارمز ، شمسی پارکس ، اسمارٹ گرڈ - وہ ابھی بھی کام پر ہیں ، قابل تجدید ذرائع کو مربوط کرنے ، نگرانی کو چالو کرنے ، آٹومیشن کو ممکن بنانے میں مدد کرتے ہیں۔



نتیجہ

پاور ٹرانسفارمر گرڈ پر صرف جامد خانوں میں نہیں ہیں۔ وہ بجلی کے بہاؤ کی ریڑھ کی ہڈی ہیں - اسے محفوظ ، مستحکم ، موثر رکھتے ہوئے۔ ان اقسام کو جاننا ، ان کو کیسے انسٹال کرنا ، ان کو برقرار رکھنا ، ان کی مرمت کرنا ، ان کی مرمت - اس طرح انجینئر اور آپریٹرز انہیں زیادہ دیر تک قائم کرتے ہیں ، بہتر کارکردگی کا مظاہرہ کرتے ہیں ، اور پورے نظام کو مستحکم رکھتے ہیں ، یہاں تک کہ جب بوجھ یا حالات تبدیل ہوجاتے ہیں۔
