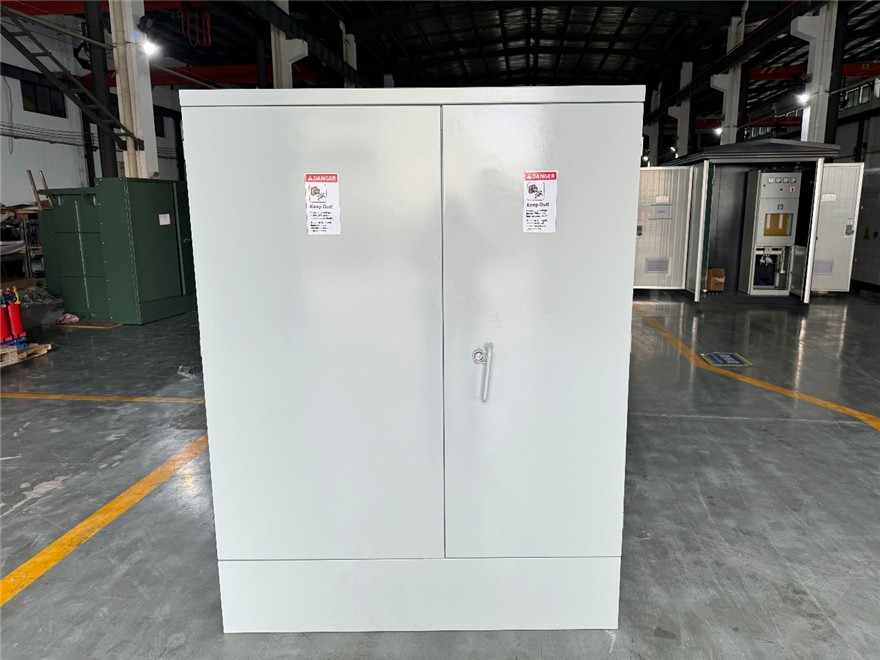

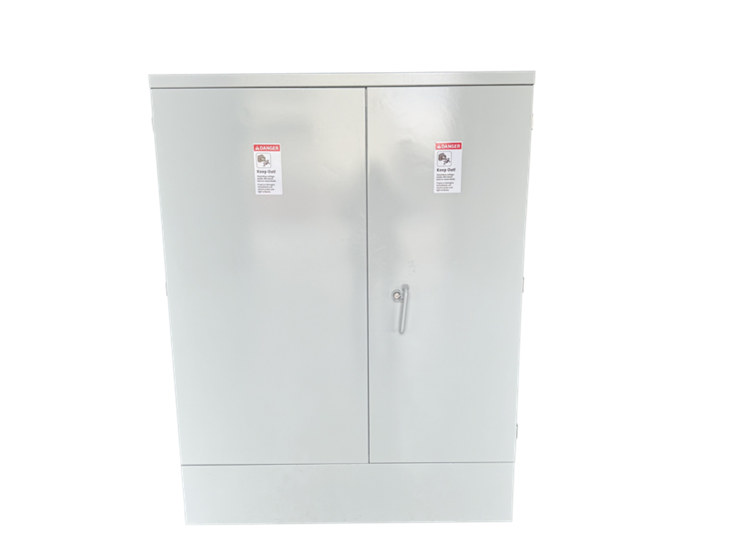

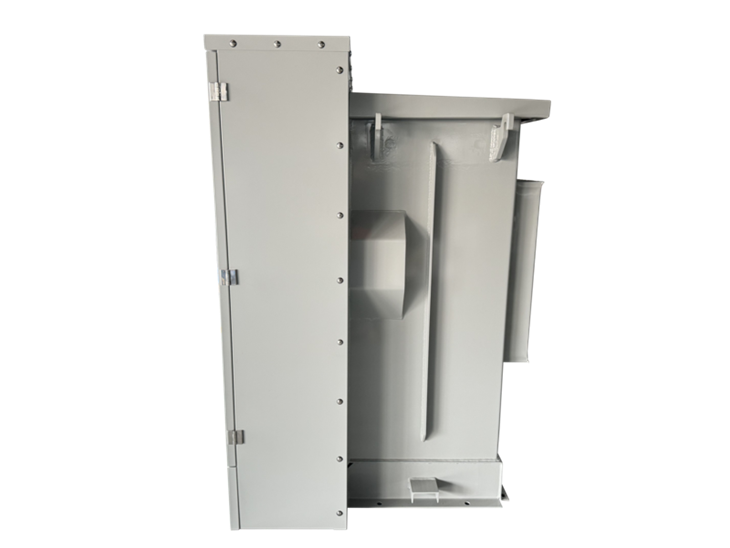

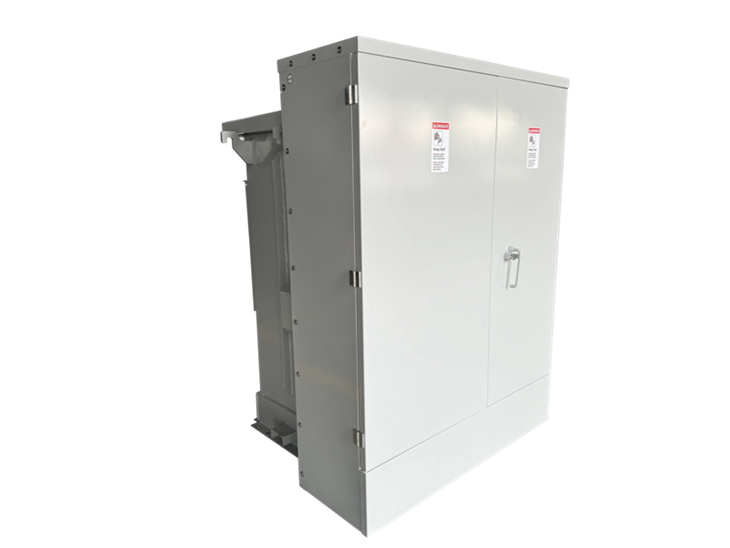

500 KVA پیڈ ماؤنٹ ٹرانسفارمر -13.8/0.48 KV|USA 2025

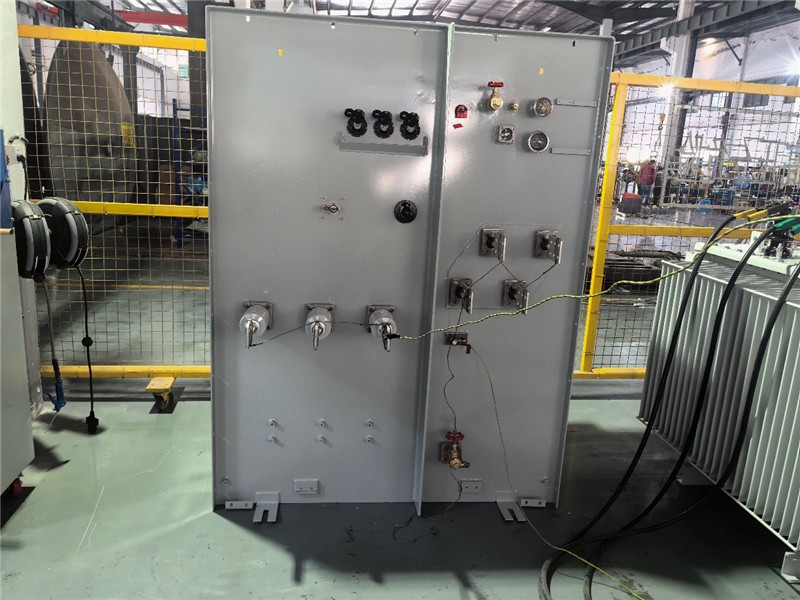

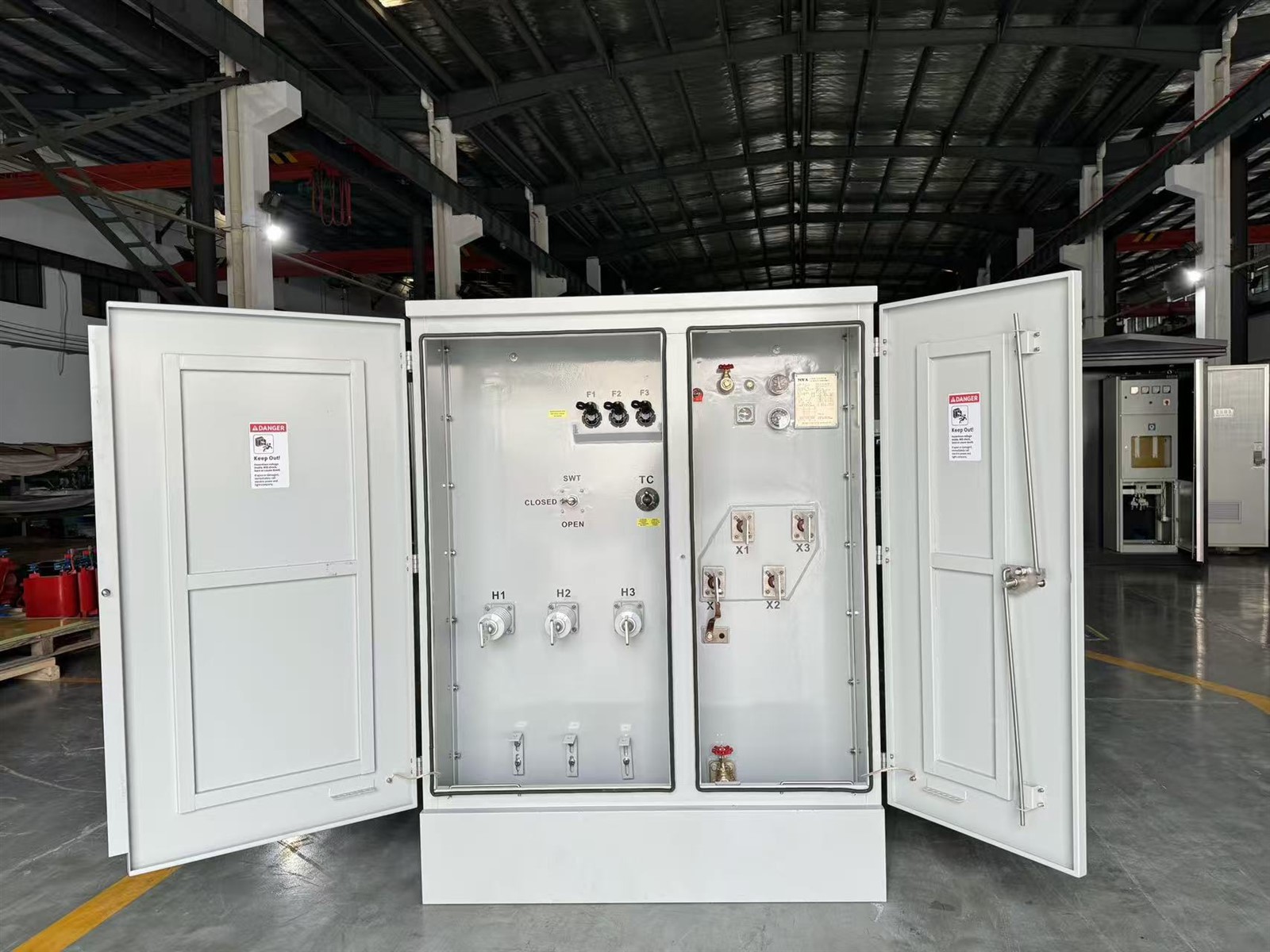

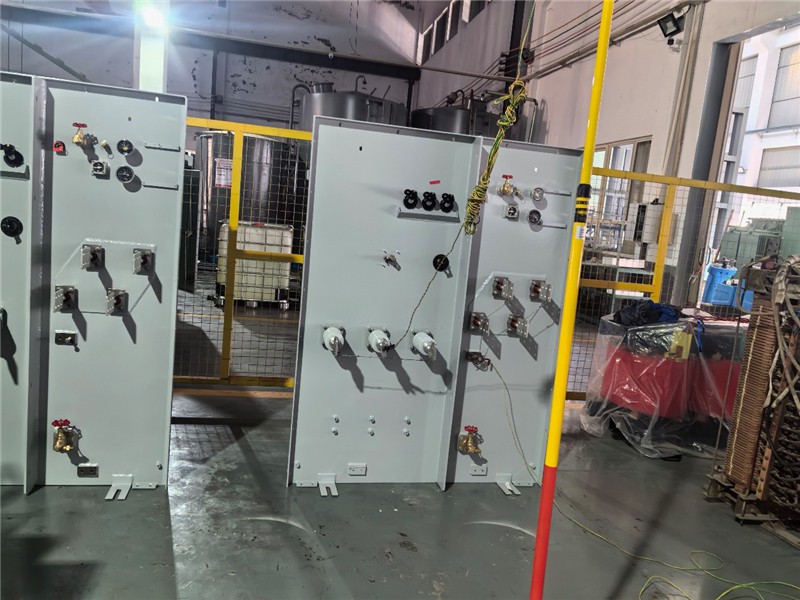

براہ راست محاذ ایک ایسا ڈیزائن ہے جہاں اعلی - وولٹیج ٹرمینل بلاکس کو بے نقاب کیا جاتا ہے (براہ راست مرئی اور قابل رسائی) ؛ اس ڈیزائن کو استعمال کرنے والے بجلی کے اجزاء براہ راست رابطے کی اجازت دیتے ہیں (ربڑ کی آستین جیسے موصل مادے سے محفوظ) ، لچکدار کیبل کنکشن (متنوع بجلی تک رسائی کی ضروریات کو اپنانے) کی پیش کش کرتے ہیں ، اعلی آپریٹر کی مہارت/حراستی کا مطالبہ کریں (بے نقاب اعلی- وولٹیج حصوں کے ساتھ محفوظ آپریشن کے لئے) ، اور مخصوص منظرنامے (ای جی ، عارضی طاقت کی فراہمی) کی ضرورت ہوتی ہے۔

پیڈ ماونٹڈ ٹرانسفارمر کا ریڈیل فیڈ (ٹرمینل قسم) ایک بجلی کی فراہمی کی ٹوپولوجی ہے جہاں ٹرانسفارمر مرکزی نوڈ کی حیثیت سے کام کرتا ہے ، اور بجلی کو ایک سے زیادہ لوڈ یونٹوں کو علیحدہ ، ریڈیٹنگ (اسٹار - like) لائنوں کے ذریعے پہنچایا جاتا ہے (جیسا کہ آریگرام میں دکھایا گیا ہے: مرکز میں ٹرانسفارمر براہ راست ایک آزاد سرکٹ کے ذریعے ہر بوجھ سے مربوط ہوتا ہے)۔

اس کی کلیدی خصوصیات میں شامل ہیں: سادہ ساخت اور کم لاگت ، لیکن بغیر کسی بے کار بجلی کے راستے - اگر کوئی ایک لائن ناکام ہوجاتی ہے تو ، اسی بوجھ سے بجلی سے محروم ہوجائے گا (چونکہ بیک اپ کی فراہمی کا کوئی راستہ نہیں ہے)۔

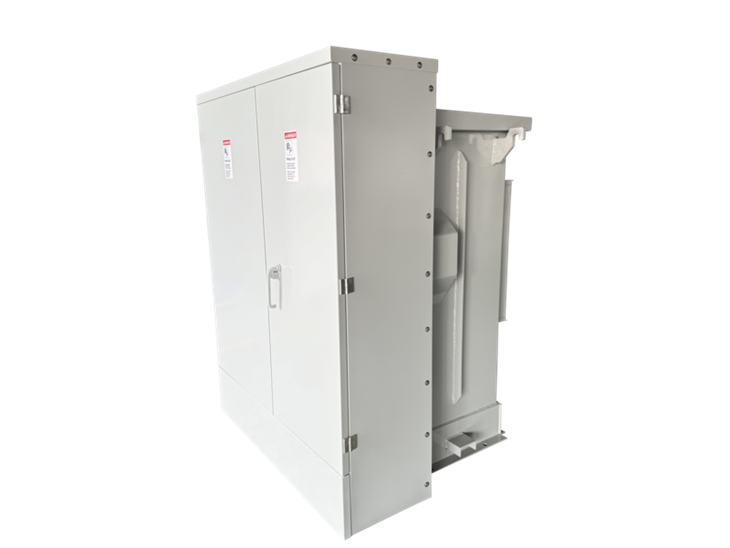

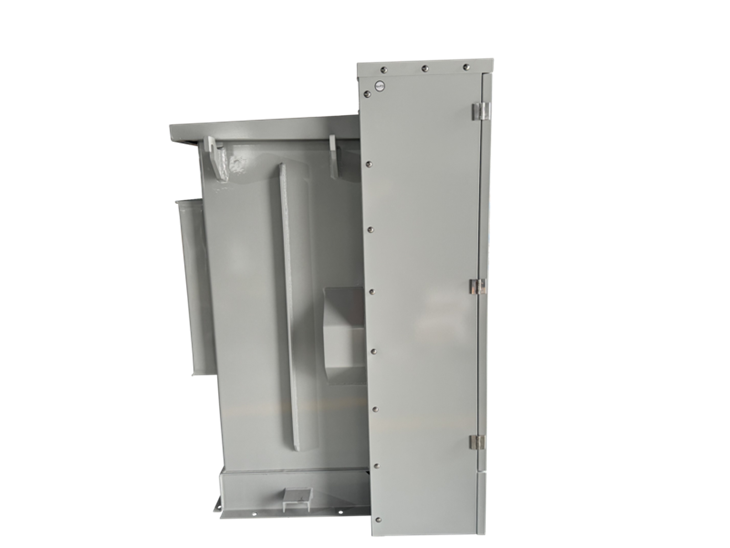

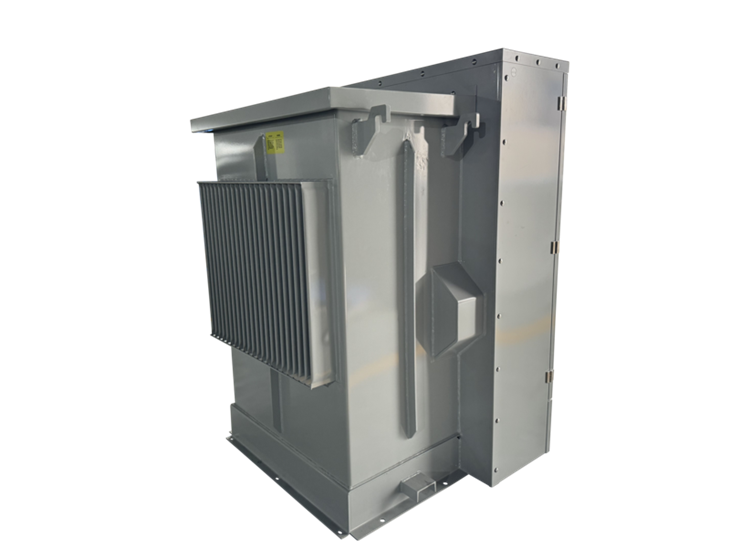

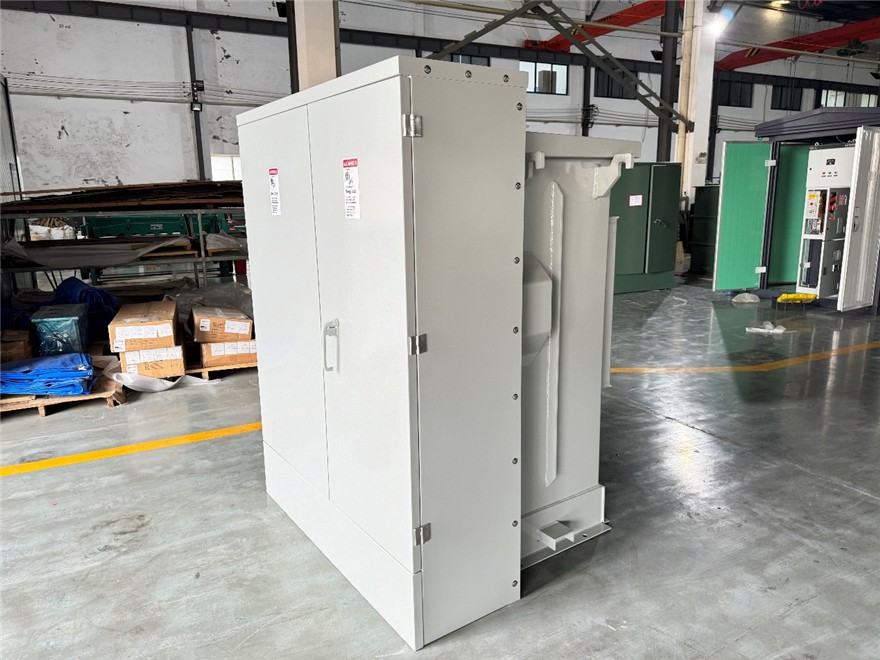

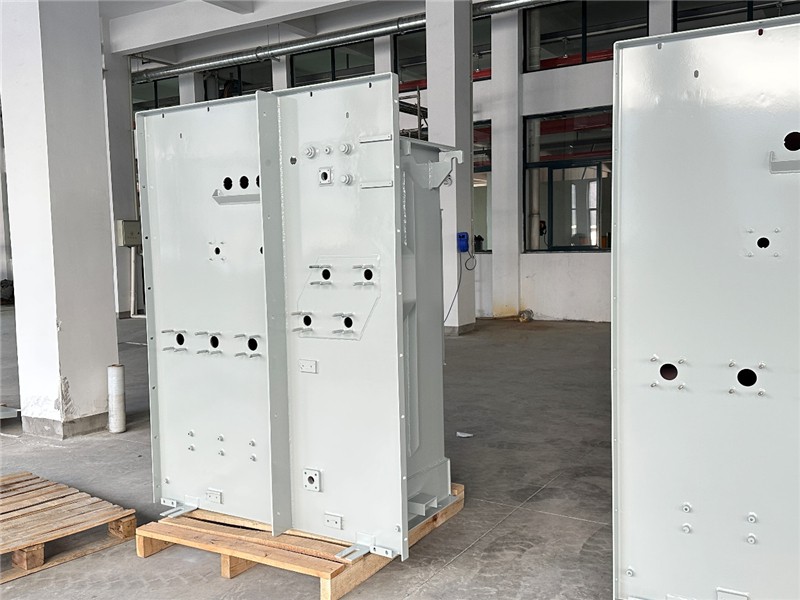

تیل کا ٹینک اعلی - طاقت کاربن اسٹیل سے تعمیر کیا گیا ہے ، جو بہترین مکینیکل خصوصیات ، درجہ حرارت کی اعلی مزاحمت ، اور سنکنرن مزاحمت پیش کرتا ہے۔ ٹرانسفارمر اور کمپارٹمنٹ پرائمر پینٹ کے ساتھ پینٹ کیے گئے ہیں۔ پینٹ کا بیرونی رنگ ANSI معیاری #70 ٹیکہ بھوری رنگ کی ایپوسی ختم ہے جس میں سلفر ڈائی آکسائیڈ کی نمائش کے ساتھ صنعتی ماحول کا مقابلہ کیا جاسکتا ہے۔ ضرورت سے زیادہ داخلی دباؤ کو دور کرنے کے لئے تیل کا ٹینک حفاظتی والوز سے لیس ہے ، زیادہ دباؤ کی وجہ سے ٹوٹنا یا رساو کو روکتا ہے۔

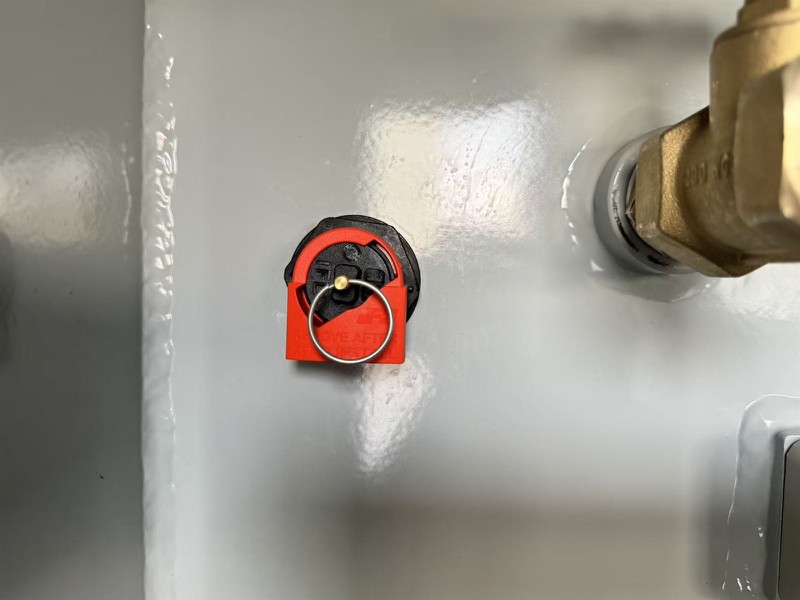

پی اے ڈی - ماونٹڈ ٹرانسفارمرز میں IFD (اندرونی غلطی آرک کا پتہ لگانے) کا نظام ایک اہم حفاظت کی خصوصیت ہے جو مختصر سرکٹس کی وجہ سے اندرونی آرکنگ کی غلطیوں کا پتہ لگانے اور ان کو کم کرنے کے لئے ڈیزائن کیا گیا ہے۔ یہ غلطی کے حالات کی فوری شناخت کرنے کے لئے مربوط دباؤ اور/یا لائٹ سینسر کا استعمال کرتا ہے ، جس سے ملی سیکنڈ میں اپ اسٹریم توڑنے والوں یا فیوز کے ٹرپنگ کو متحرک کیا جاتا ہے۔ بیک وقت ، دباؤ سے نجات میں {{3} built تعمیر کردہ اہلکاروں اور سازوسامان سے دور دھماکہ خیز گیسوں کو بحفاظت ہدایت کریں۔ یہ مربوط تحفظ تباہ کن ٹینک کے پھٹنے سے روکتا ہے ، اس میں غلطی ہوتی ہے ، آبادی والے علاقوں میں عوامی حفاظت میں اضافہ ہوتا ہے ، اور ٹرانسفارمر اور آس پاس کے بجلی کے گرڈ کو پہنچنے والے نقصان کو کم کرتا ہے۔

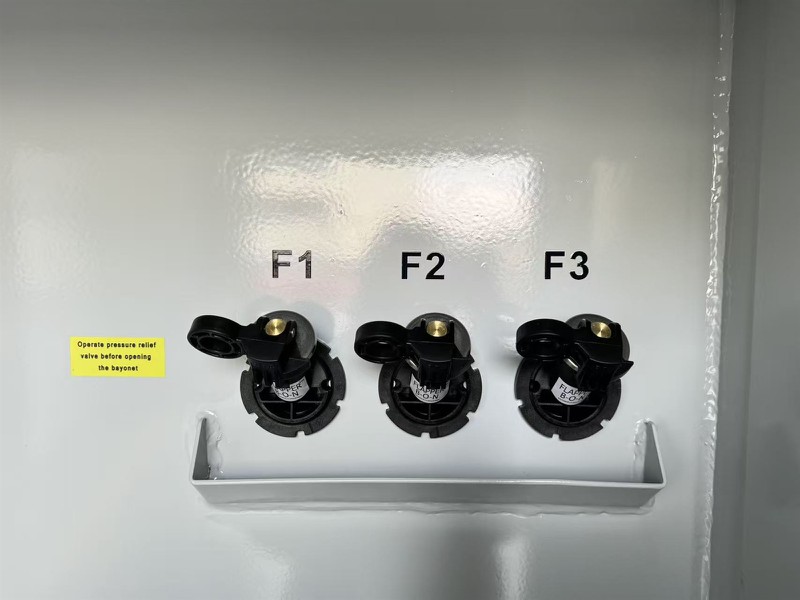

بائونیٹ فیوز ایک موجودہ - ایک پلگ کے ساتھ فیوز کو محدود کرنا {{1} design ڈیزائن میں ، اونچی - وولٹیج سائیڈ پر انسٹال ہے جیسےبیک اپ تحفظاندرونی یا شدید ثانوی {{0} side سائیڈ فالٹس کے خلاف۔ اس کیبیونٹ - اسٹائل سے رابطہ ڈیزائنڈی - توانائی کے بعد محفوظ ، دستی متبادل کی اجازت دیتا ہے۔ فیوز فراہم کرتا ہےموجودہ - رکاوٹ کو محدود کرناتیز رفتار - وسعت کی غلطی کے دھارے کو تیزی سے کاٹنا ، ٹرانسفارمر کو پہنچنے والے نقصان کو روکتا ہے۔ اس میں عام طور پر a شامل ہوتا ہےبصری اشارے(مثال کے طور پر ، ایک بہار - بھری ہوئی اسٹرائیکر پن) واضح غلطی کی شناخت کے لئے۔ فیوز کی درجہ بندی ٹرانسفارمر کی صلاحیت اور سسٹم مختصر - سرکٹ کی سطح کے ساتھ مربوط ہے تاکہ اپ اسٹریم پروٹیکشن کے ساتھ انتخابی آپریشن کو یقینی بنایا جاسکے ، جس میں ایک آسان اور قابل اعتماد بیرونی تحفظ کے حل کی پیش کش کی جاسکے۔

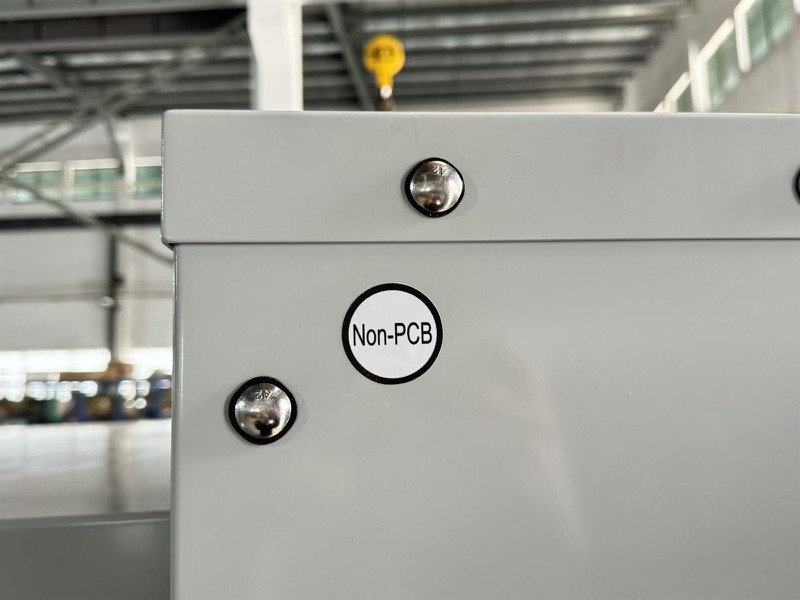

"نہیں پی سی بی"مطلب یونٹ پر مشتمل ہےکوئی پولی کلورینیٹڈ بائفنائلز نہیں. پی سی بی ایک بار ڈائی الیکٹرک اور کولینٹ سیالوں میں عام تھے لیکن اب ان کی انتہائی زہریلا ، ماحولیاتی استقامت اور بائیوکیمولیشن کی وجہ سے عالمی سطح پر پابندی عائد ہے۔ اس کے بجائے جدید ٹرانسفارمر استعمال کریںماحولیاتی طور پر محفوظ متبادلجیسے پی سی بی - مفت معدنی تیل ، مصنوعی ایسٹرز ، یا سلیکون - موصلیت اور ٹھنڈک کے لئے بیسڈ سیال۔ یہ عہدہ سخت ماحولیاتی اور حفاظت کے ضوابط (جیسے ، ای پی اے/ٹی ایس سی اے) کے ساتھ مصنوع کی تعمیل کی تصدیق کرتا ہے اور ٹرانسفارمر کے پورے زندگی میں انسانی صحت اور ماحولیاتی نظام دونوں کی حفاظت کے عزم کی عکاسی کرتا ہے۔
