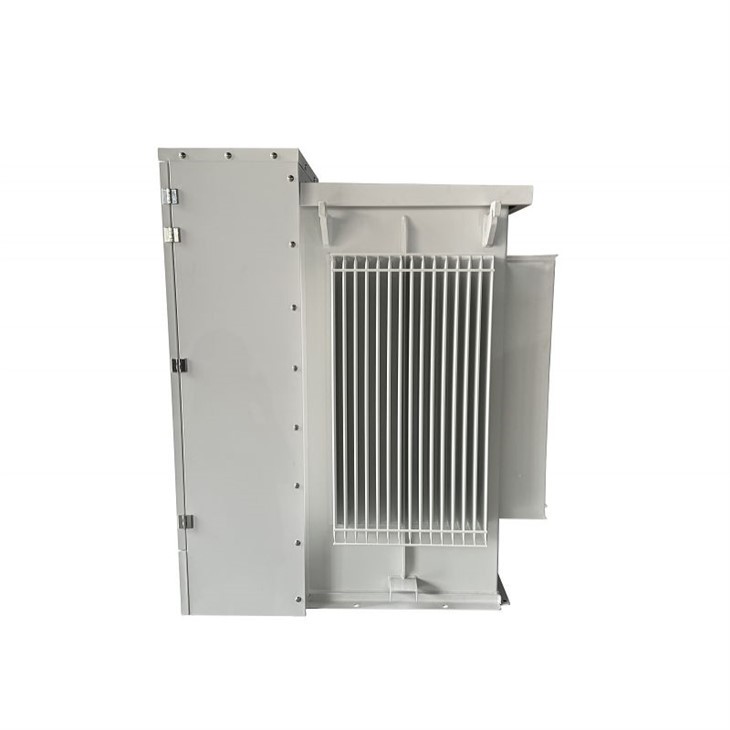

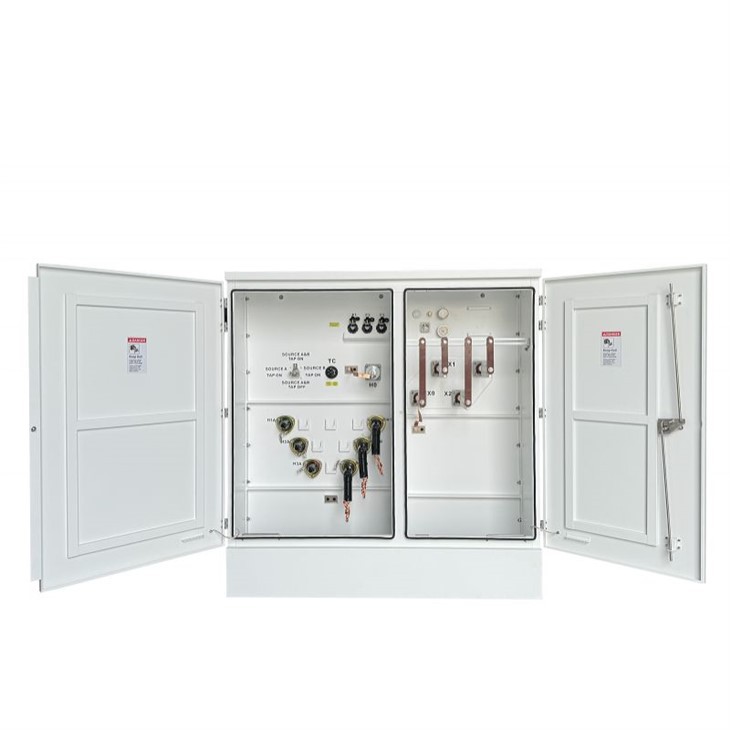

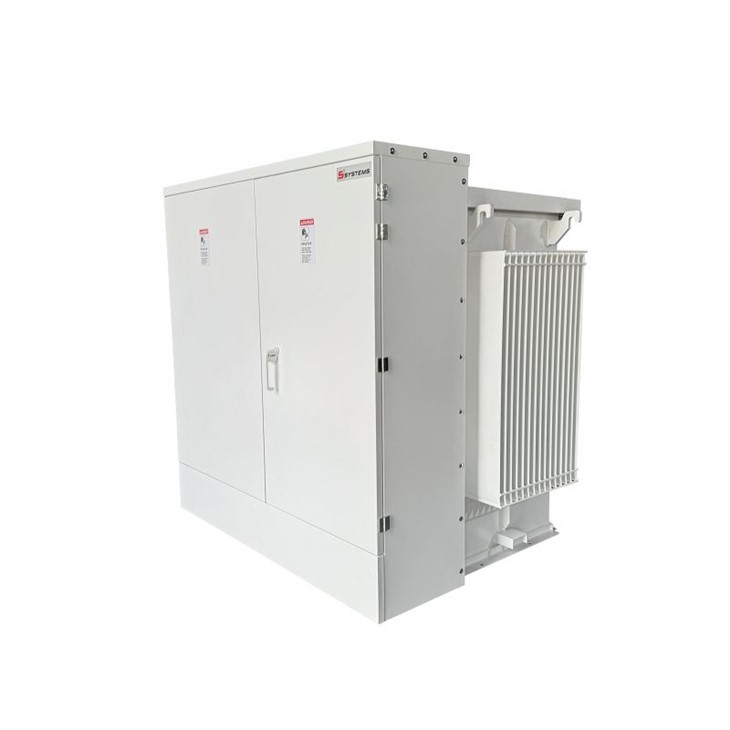

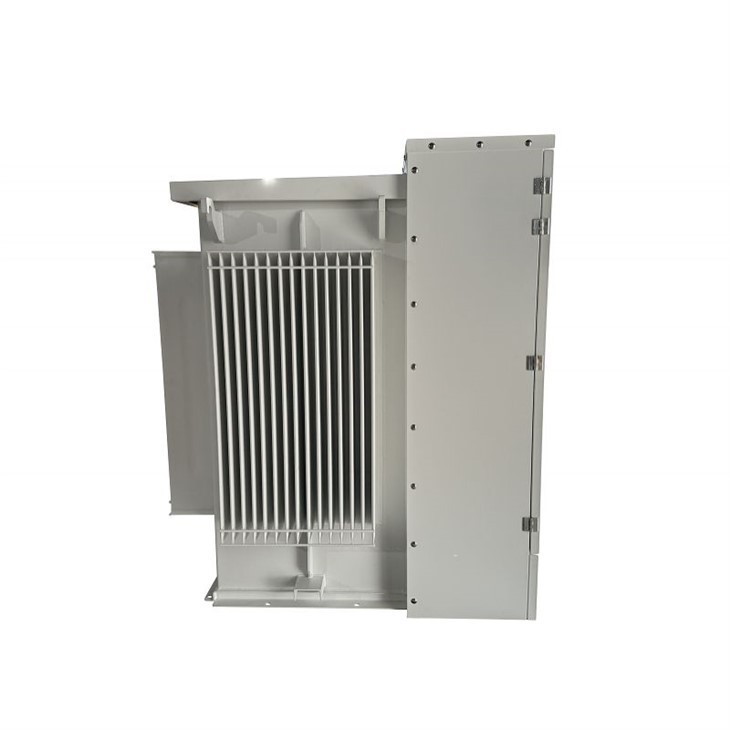

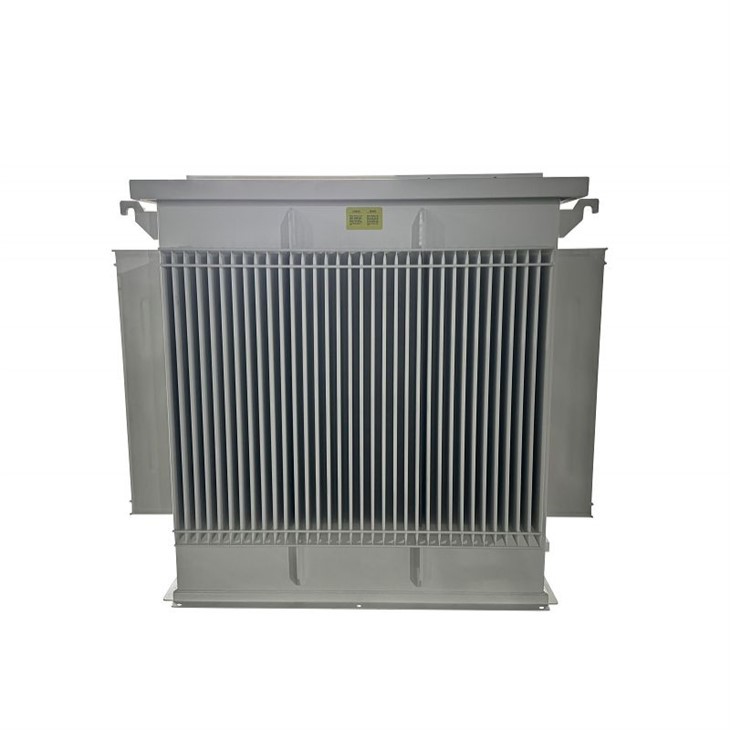

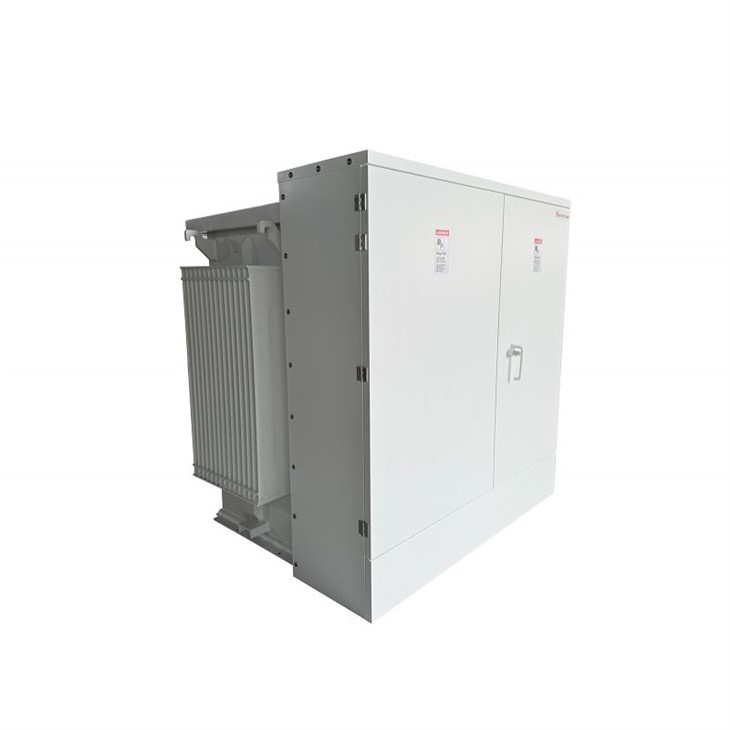

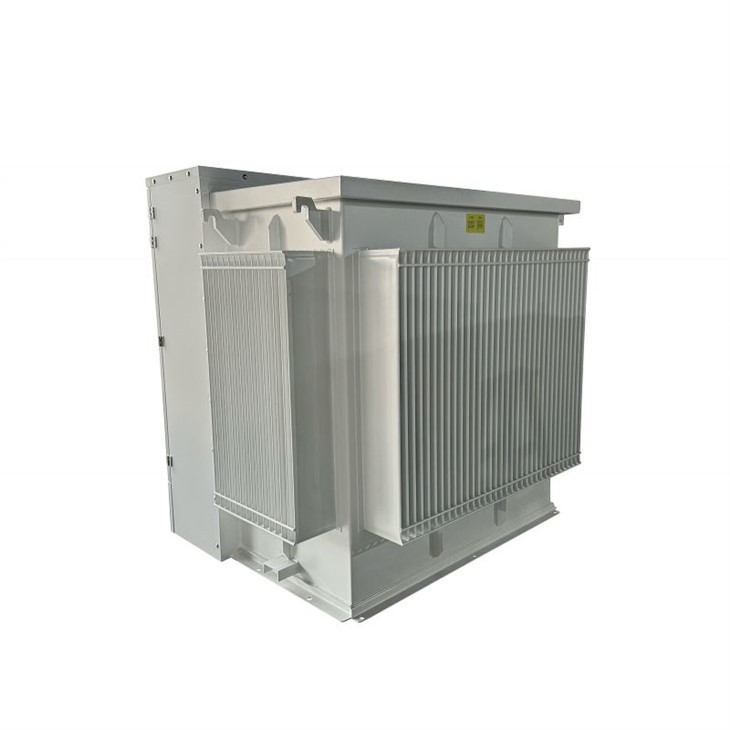

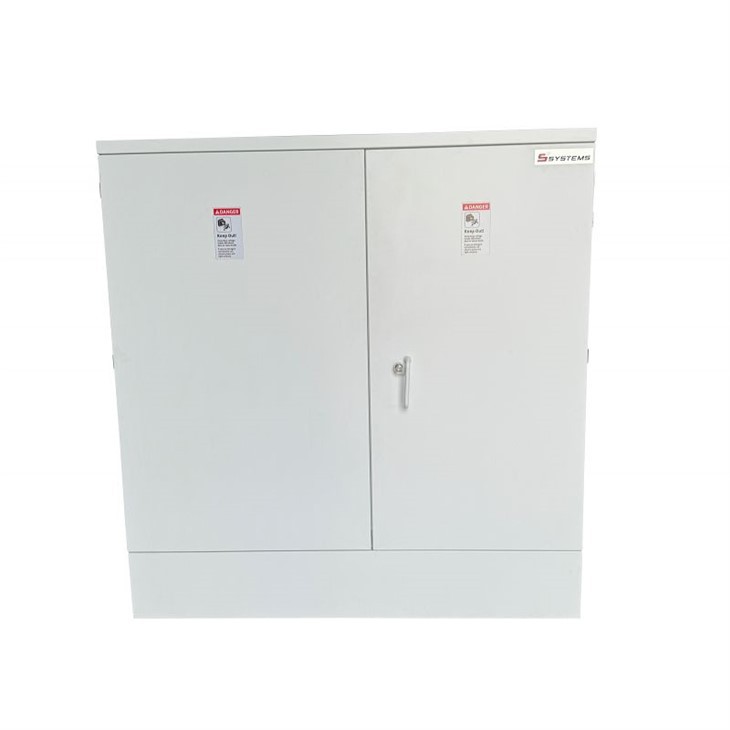

2250 kVA پیڈ ماونٹڈ ٹرانسفارمر-12.47/0.6 ​​kV|امریکہ 2025



01 جنرل

1.1 پروجیکٹ کا پس منظر

امریکی مارکیٹ میں شمسی توانائی کے نظام کی توسیع میں مدد کے لیے، ہم نے 2250 kVA تھری-فیز پیڈ-ماؤنٹڈ ٹرانسفارمر فراہم کیا جو خاص طور پر یوٹیلیٹی-اسکیل فوٹوولٹک (PV) ایپلی کیشنز کے لیے تیار کیا گیا ہے۔ ایک مضبوط پانچ-لیگوں کے بنیادی ڈھانچے اور ڈیڈ-فرنٹ، لوپ-فیڈ کنفیگریشن کے ساتھ ڈیزائن کیا گیا، یہ یونٹ قابل تجدید توانائی کے ماحول میں حفاظت، وشوسنییتا اور نظام کی لچک کو یقینی بناتا ہے۔

یہ2250 kva پیڈ ماونٹڈ ٹرانسفارمر12.47 GrdY/7.2 kV کے پرائمری وولٹیج اور 0.6Y/0.347 kV کے سیکنڈری وولٹیج کے ساتھ کام کرتا ہے، جو اسے سولر انورٹرز اور ڈاؤن اسٹریم ڈسٹری بیوشن نیٹ ورکس کے ساتھ انٹرفیس کرنے کے لیے مثالی بناتا ہے۔ ویکٹر گروپ YNyn0 موثر گراؤنڈنگ کو قابل بناتا ہے اور سولر فارمز میں کم-وولٹیج تھری-فیز لوڈ کنکشن کی سہولت فراہم کرتا ہے۔ ایلومینیم وائنڈنگز کے ساتھ، یونٹ کارکردگی اور لاگت کی کارکردگی کے درمیان توازن پیش کرتا ہے۔

Built with FR3 natural ester fluid, the transformer achieves a high level of environmental sustainability and fire safety, thanks to its high flash point (>300 ڈگری) اور بایوڈیگریڈیبلٹی۔ KNAN (قدرتی ہوا-ٹھنڈا) ڈیزائن بہترین تھرمل کارکردگی کو یقینی بناتے ہوئے آپریشنل پیچیدگی اور دیکھ بھال کی ضروریات کو کم کرتا ہے۔

شیڈول کے مطابق ڈیلیور کیا گیا، یہ ٹرانسفارمر کلائنٹ کے سولر انفراسٹرکچر کی توسیع میں براہ راست حصہ ڈالتا ہے، جس سے ڈیکاربونائزیشن اور گرڈ جدیدیت کے وسیع تر قومی اہداف کی حمایت ہوتی ہے۔ یہ قابل تجدید توانائی کے شعبے کی ابھرتی ہوئی ضروریات کے لیے اعلی-کارکردگی، افادیت-گریڈ کے آلات کو انجینئر کرنے کی ہماری صلاحیت کو ظاہر کرتا ہے۔





1.2 تکنیکی تفصیلات

2250 kVA پیڈ ماونٹڈ ٹرانسفارمر کی تفصیلات اور ڈیٹا شیٹ

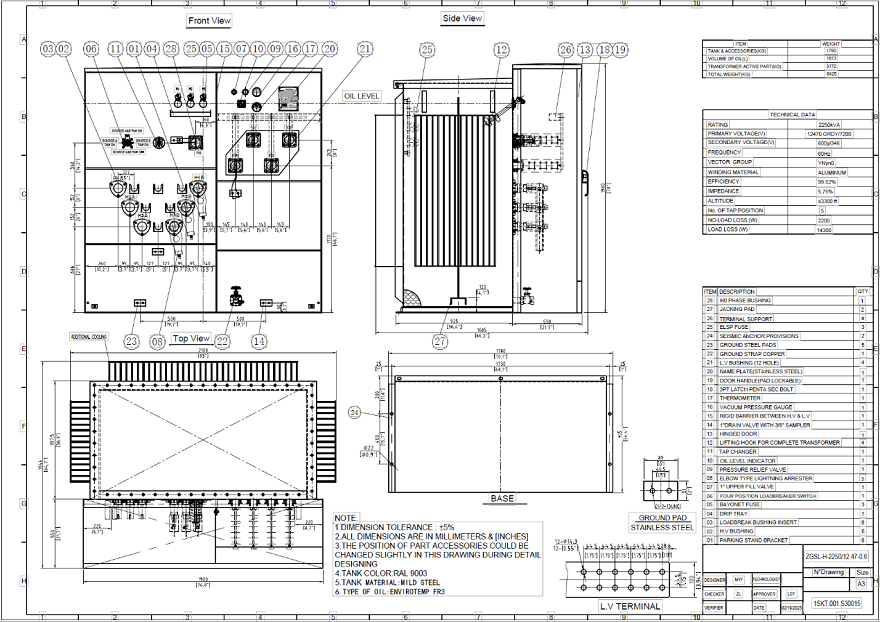

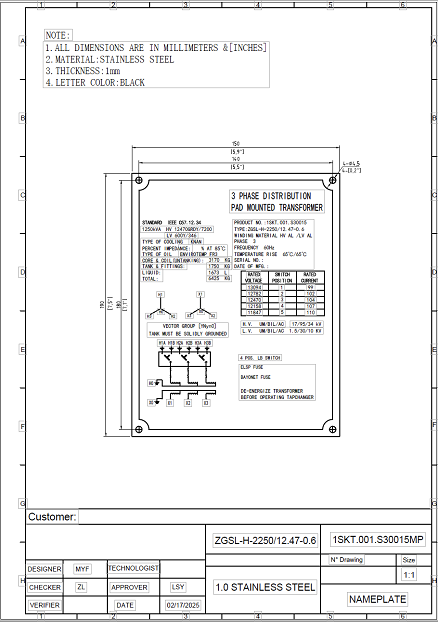

1.3 ڈرائنگ

2250 kVA پیڈ نصب ٹرانسفارمر کے طول و عرض اور وزن کی تفصیلات





02 مینوفیکچرنگ

2.1 کور



2.2 سمیٹنا



2.3 ٹینک



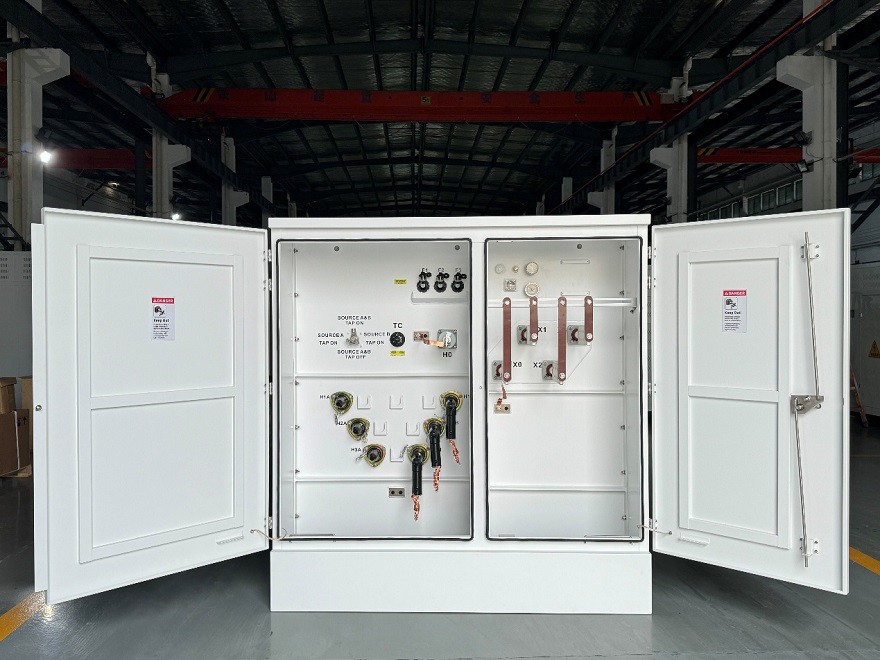

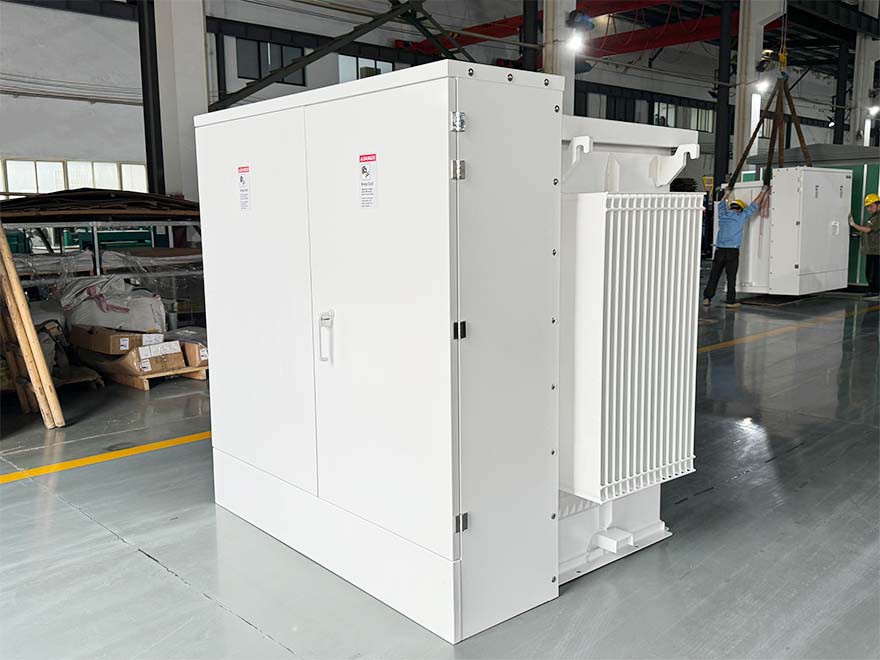

2.4 فائنل اسمبلی

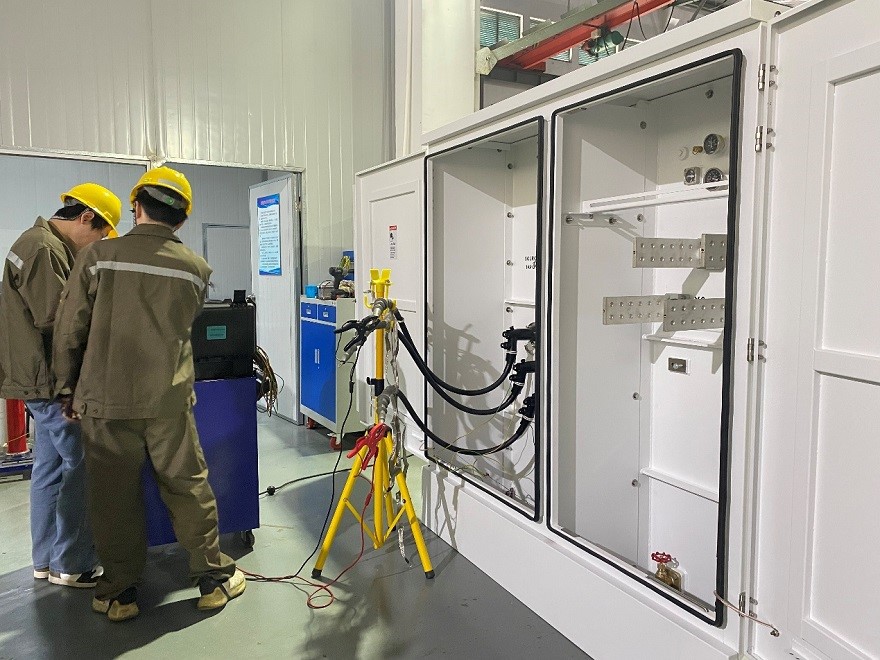

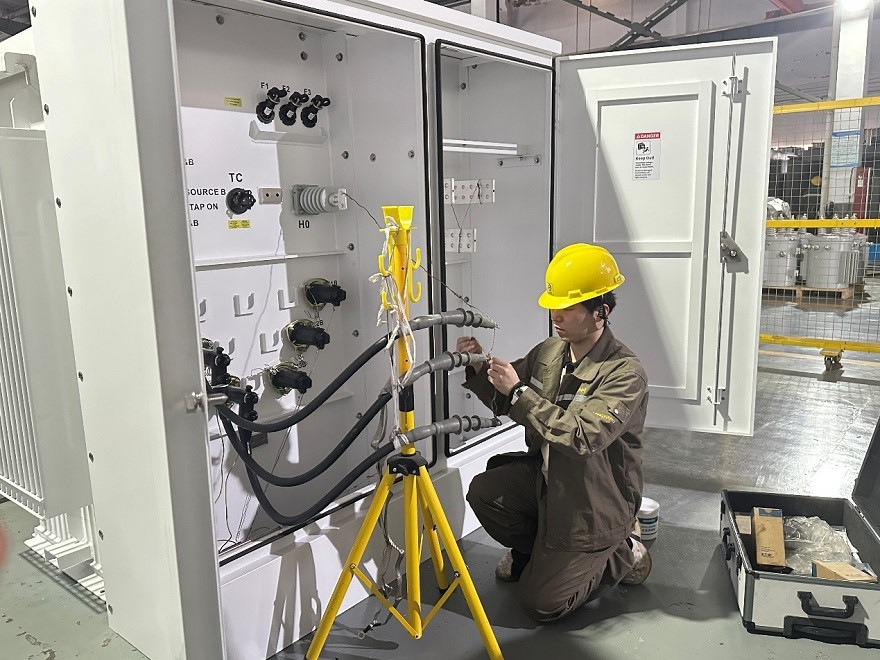

03 ٹیسٹنگ

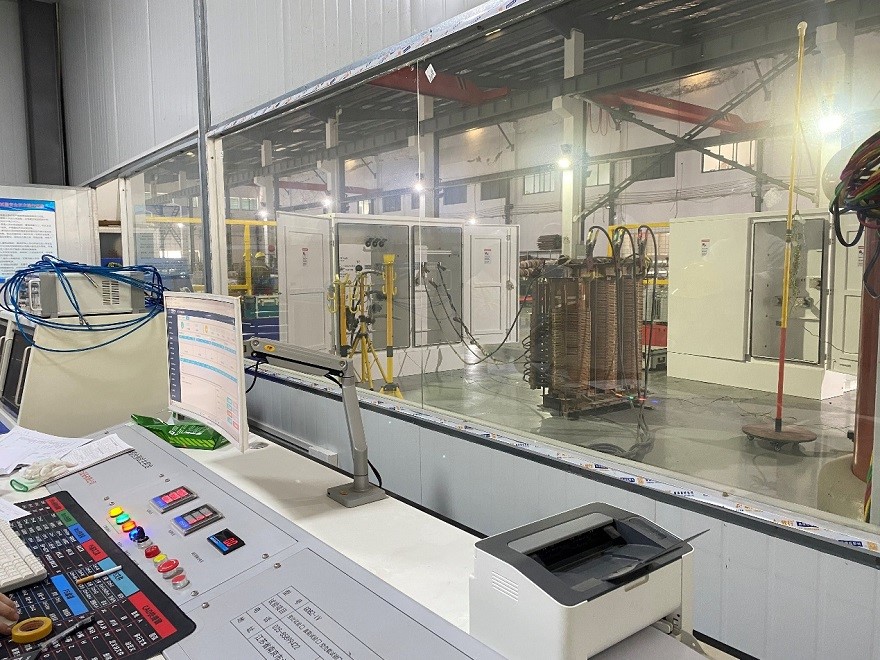

روٹین ٹیسٹ اور ٹیسٹنگ اسٹینڈرڈ

1. مزاحمتی پیمائش: IEEE C57.12.90-2021 شق 5 کے مطابق

2. تناسب ٹیسٹ: IEEE C57.12.90-2021 شق 7 کے مطابق

3. فیز-ریلیشن ٹیسٹ: IEEE C57.12.90-2021 شق 6 کے مطابق

4. کوئی لوڈ لاسز اور کوئی لوڈ کرنٹ: IEEE C57.12.90-2021 شق 8 کے مطابق

5. لوڈ کے نقصانات، رکاوٹ وولٹیج اور کارکردگی: IEEE C57.12.90-2021 شق 9 کے مطابق

6. اپلائیڈ وولٹیج ٹیسٹ: IEEE C57.12.90-2021 شق 10.6 کے مطابق

7. حوصلہ افزائی وولٹیج کا مقابلہ کرنے کا ٹیسٹ: IEEE C57.12.90-2021 شق 10.5.1 کے مطابق

8. موصلیت مزاحمت کی پیمائش

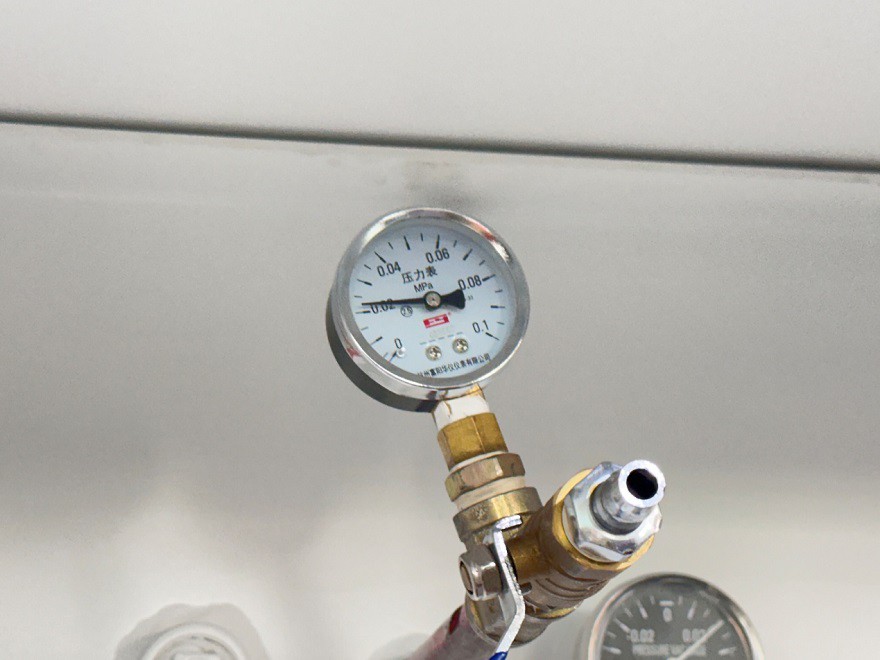

9. مائع ڈوبے ٹرانسفارمرز کے لیے پریشر کے ساتھ لیک ٹیسٹنگ: 20KPa پر لیک ہونے والا ٹیسٹ 12 گھنٹے تک بغیر رساو کے لیا جائے گا۔ کوئی مستقل اخترتی نہیں۔



ٹیسٹ کے نتائج

نہیں	ٹیسٹ آئٹم	یونٹ	قبولیت کی اقدار	پیمائش شدہ اقدار	نتیجہ
1	مزاحمتی پیمائش	%	زیادہ سے زیادہ مزاحمت کی عدم توازن کی شرح	1.97	پاس
2	تناسب ٹیسٹ	%	پرنسپل ٹیپنگ پر وولٹیج کے تناسب کا انحراف: 0.5% سے کم یا اس کے برابر کنکشن کی علامت: YNyn0	-0.14% ~ 0.11%	پاس
3	مرحلہ-تعلق کے ٹیسٹ	/	YNyn0	YNyn0	پاس
4	کوئی-لوڈ نقصان اور جوش کرنٹ	/	I0:: ماپا قدر فراہم کریں	0.22%	پاس
			P0: ماپا قدر فراہم کریں (t:20 ڈگری)	2.200kW
			بوجھ میں کمی کے لیے رواداری ہے +10%	/
5	لوڈ نقصان مائبادا وولٹیج اور کارکردگی	/	t: 85 ڈگری رکاوٹ کے لیے رواداری ±7.5% ہے کل بوجھ کے نقصان کی رواداری ہے +6%	/	پاس
			Z%: پیمائش شدہ قدر	5.88%
			Pk: ماپا قدر	14.325 کلو واٹ
			Pt: ماپا قدر	16.525 کلو واٹ
			کارکردگی 99.52٪ سے کم نہیں	99.52%
6	اپلائیڈ وولٹیج ٹیسٹ	kV	HV/: 34kV 60s LV/: 10kV 60s	ٹیسٹ وولٹیج کا کوئی خاتمہ نہیں ہوتا ہے۔	پاس
7	حوصلہ افزائی وولٹیج کا مقابلہ ٹیسٹ	kV	اپلائیڈ وولٹیج (KV):2Ur	ٹیسٹ وولٹیج کا کوئی خاتمہ نہیں ہوتا ہے۔	پاس
			دورانیہ:48
			تعدد (HZ): 150
8	لیکیج ٹیسٹ	کے پی اے	لاگو دباؤ: 20kPA	کوئی رساو اور نہیں۔ نقصان پہنچانا	پاس
			دورانیہ: 12h
9	موصلیت مزاحمت کی پیمائش	GΩ	HV-LV سے زمین:	2.01	/
			LV-HV سے زمین:	1.66
			HV&LV ٹو گراؤنڈ	1.03

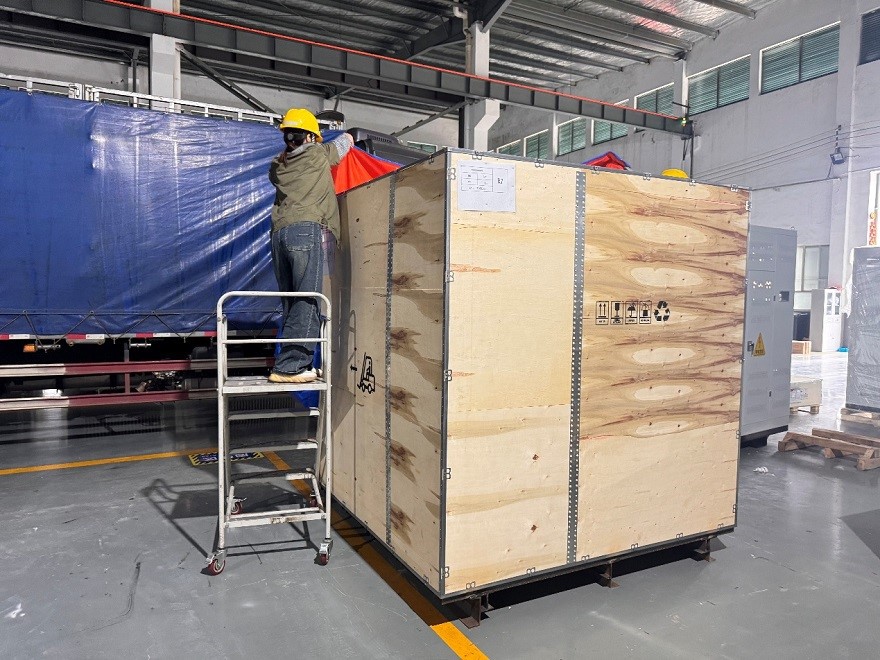

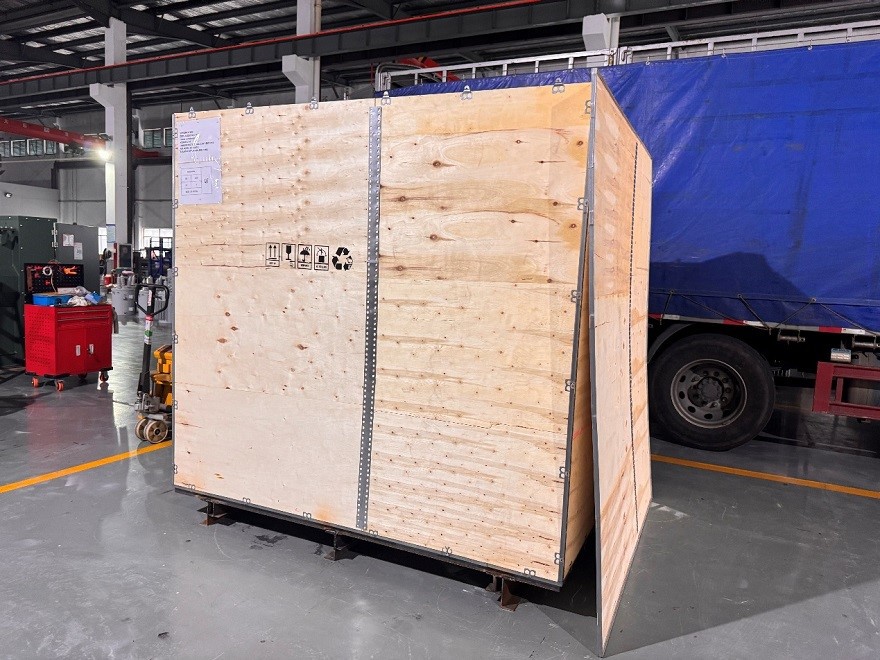

04 پیکنگ اور شپنگ

05 سائٹ اور خلاصہ

یہ 2250 kVA تھری-فیز پیڈ-ماؤنٹڈ ٹرانسفارمر خاص طور پر امریکی مارکیٹ میں یوٹیلیٹی-اسکیل سولر پی وی پروجیکٹس کے لیے ڈیزائن کیا گیا ہے۔ یہ ایسی خصوصیات کے ساتھ مستحکم اور محفوظ بجلی کی تقسیم کی حمایت کرتا ہے جو امریکی حفاظتی معیارات پر پورا اترتے ہیں، شمسی فارموں اور قابل تجدید توانائی کے نظاموں میں قابل اعتماد انضمام کو یقینی بناتے ہیں۔

اعلی درجے کی موصلیت اور کولنگ سے لیس، یہ موثر، ماحول دوست کارکردگی فراہم کرتا ہے{0}}صاف توانائی کی ایپلی کیشنز کے لیے مثالی۔ مضبوط تحفظ کے اجزاء سخت بیرونی ماحول میں محفوظ آپریشن کو یقینی بناتے ہیں۔

ہمارے ٹرانسفارمرز امریکی قابل تجدید توانائی کے شعبے کی بڑھتی ہوئی مانگ کو پورا کرنے کے لیے بنائے گئے ہیں۔ اپنے شمسی توانائی کے منصوبوں کو پاور کرنے کے لیے موزوں حل کے لیے ہم سے رابطہ کریں۔
