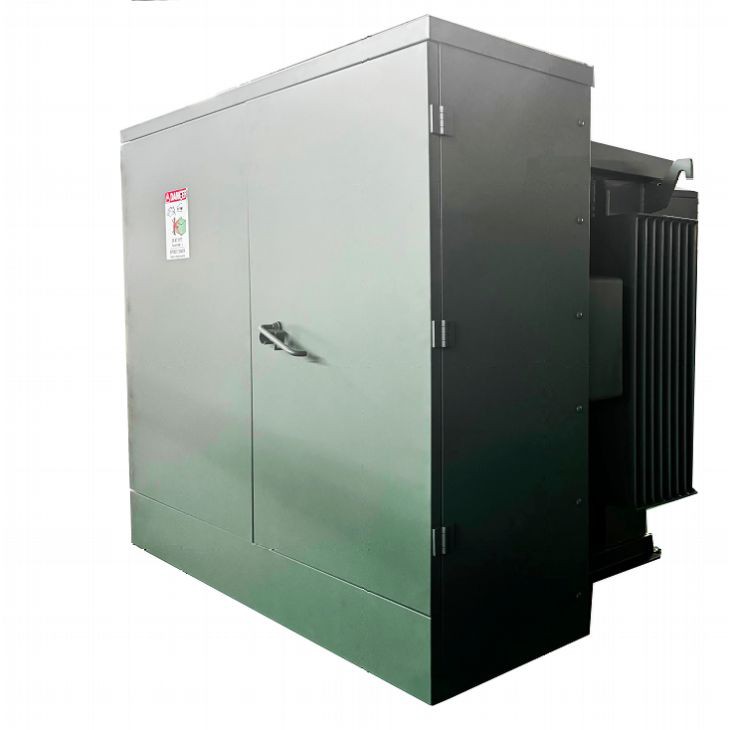

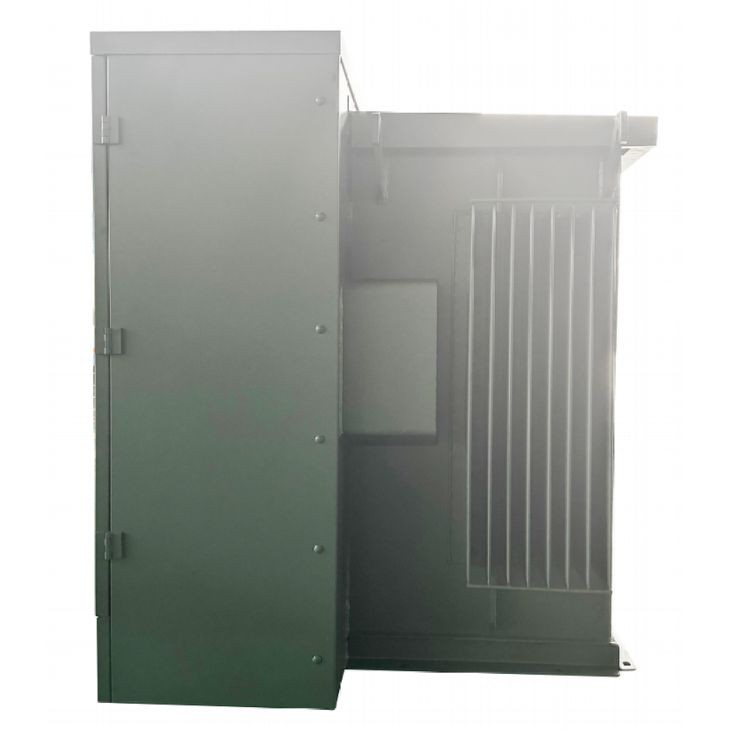

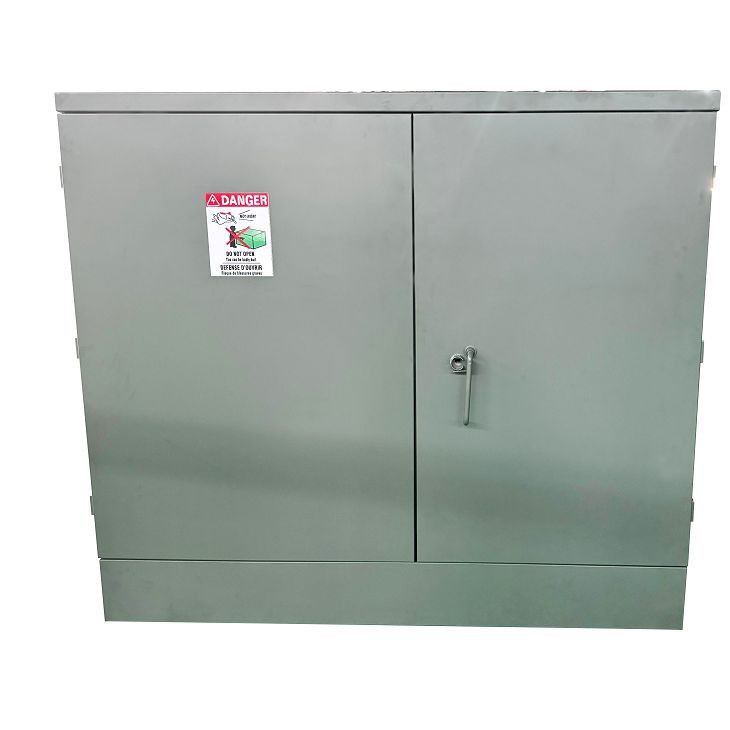

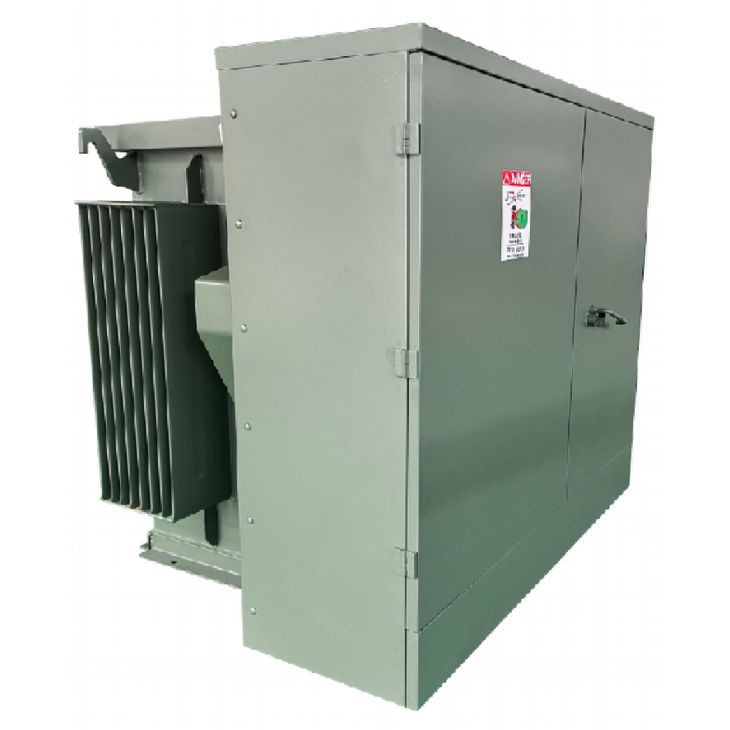

500 kVA یوٹیلیٹی پیڈ نصب ٹرانسفارمر-24/0.48 kV|امریکہ 2024





01 جنرل

1.1 پروجیکٹ کی تفصیل

500 kVA تھری-فیز پیڈ-ماؤنٹڈ ٹرانسفارمر، جو 2024 میں USA کو پہنچایا گیا، IEEE Std C57.12.34-2022 اور DOE 2016 کی کارکردگی کے معیارات پر پورا اترنے کے لیے تیار کیا گیا ہے۔

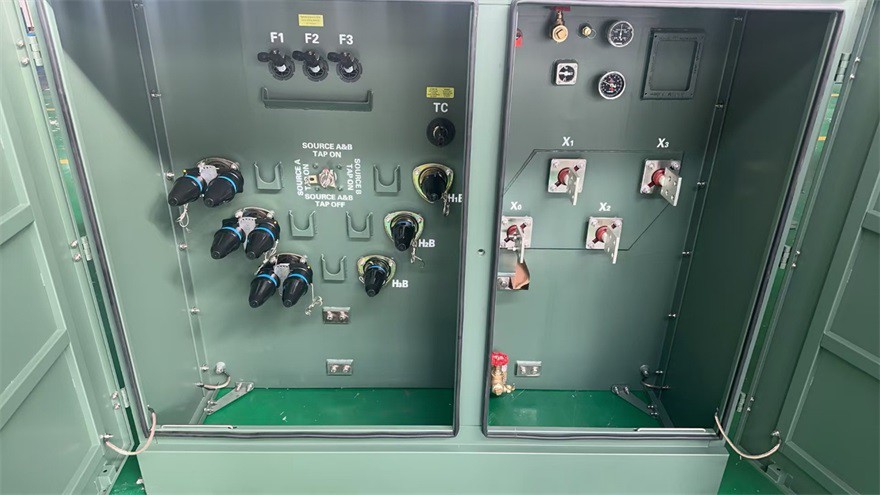

60 ہرٹز پر کام کرتا ہے، اس میں Dyn1 ویکٹر گروپ کے ساتھ 24 kV کا بنیادی وولٹیج اور 480GrdY/277 V کا سیکنڈری وولٹیج ہے۔ دییوٹیلیٹی پیڈ ماونٹڈ ٹرانسفارمرآگ کی حفاظت اور ماحولیاتی تعمیل کو بہتر بنانے کے لیے FR3 قدرتی ایسٹر آئل سے بھرا ہوا تانبے کی وائنڈنگز اور KNAN کولنگ کا استعمال کرتا ہے۔ اس میں لوپ فیڈ کی اہلیت، ڈیڈ-سامنے تک رسائی، اور ±2 × 2.5% وولٹیج ایڈجسٹمنٹ رینج کے ساتھ کوئی-لوڈ ٹیپ چینجر شامل ہے۔ 5.75% کی رکاوٹ کے ساتھ، -0.610 kW کے لوڈ نقصان نہیں، اور 4.530 kW کے لوڈ نقصان پر، یہ یونٹ موثر اور قابل اعتماد درمیانے-وولٹیج پاور ڈسٹری بیوشن فراہم کرتا ہے۔ یہ تجارتی کمپلیکس، چھوٹی صنعتی جگہوں، اور رہائشی ترقیات میں استعمال کے لیے مثالی ہے جہاں محفوظ، مستقل اور موثر پاور ٹرانسفارمیشن کی ضرورت ہے۔







1.2 تکنیکی تفصیلات

500kVA یوٹیلیٹی پیڈ ماونٹڈ ٹرانسفارمر کی تفصیلات اور ڈیٹا شیٹ





1.3 ڈرائنگ

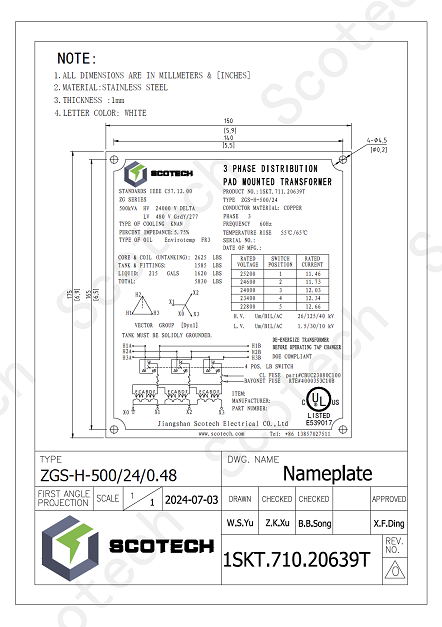

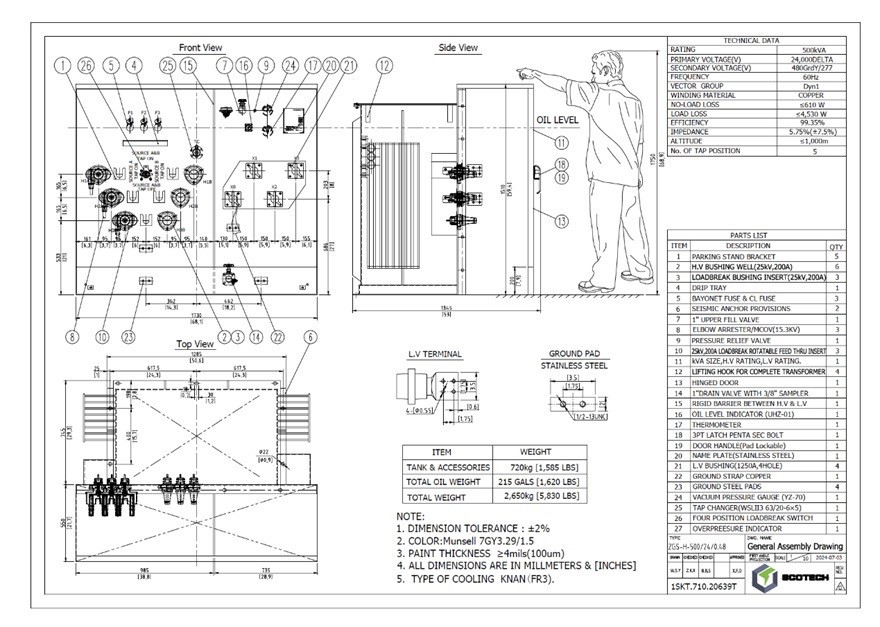

500kVA یوٹیلیٹی پیڈ ماونٹڈ ٹرانسفارمر ڈرائنگ اور نیم پلیٹ





02 مینوفیکچرنگ

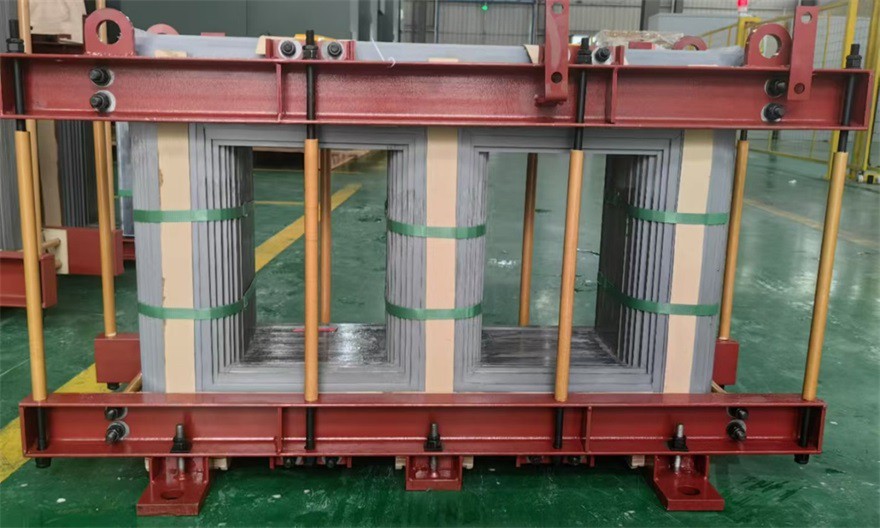

2.1 کور

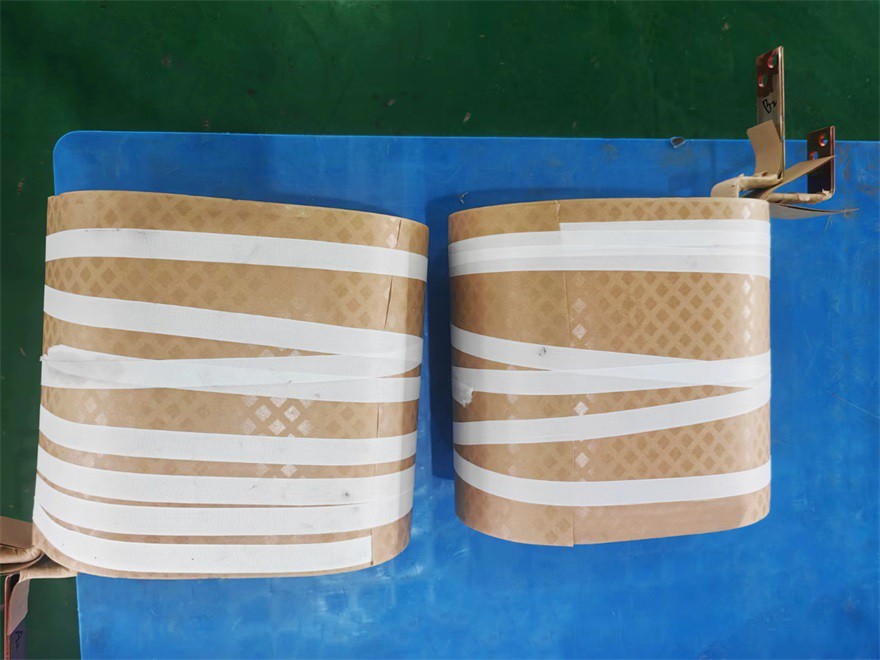

2.2 سمیٹنا

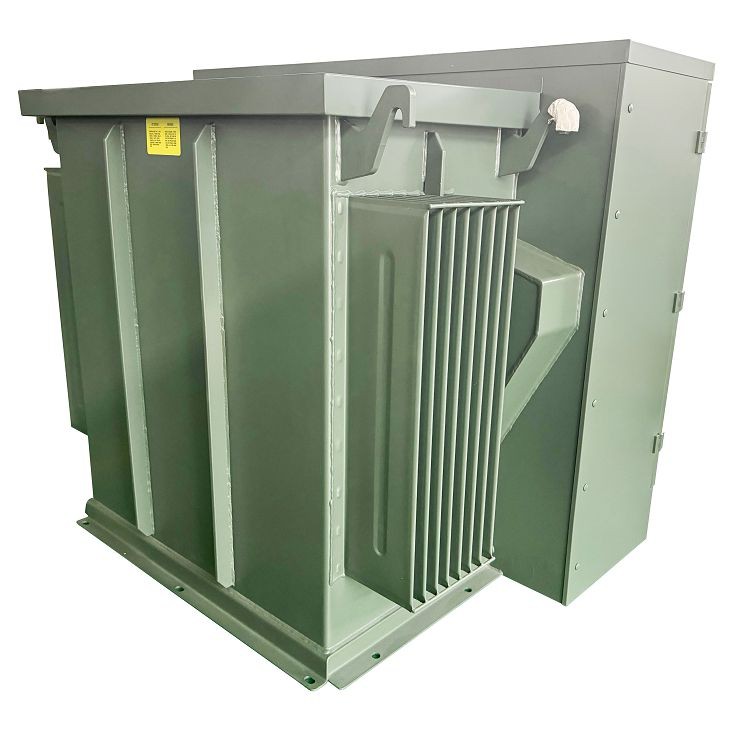

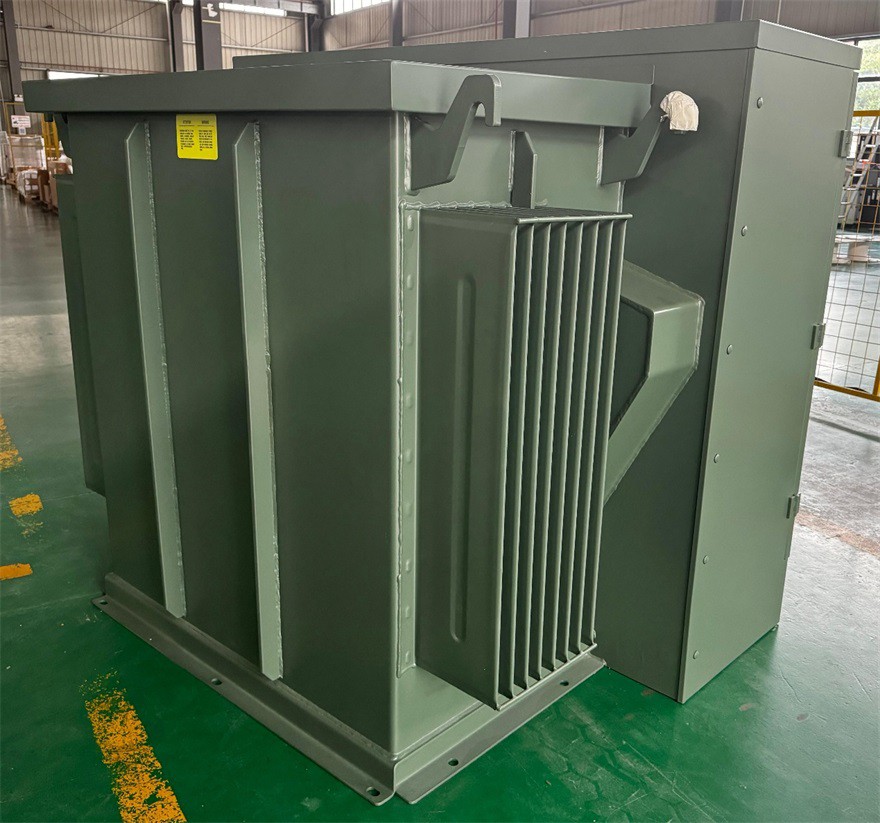

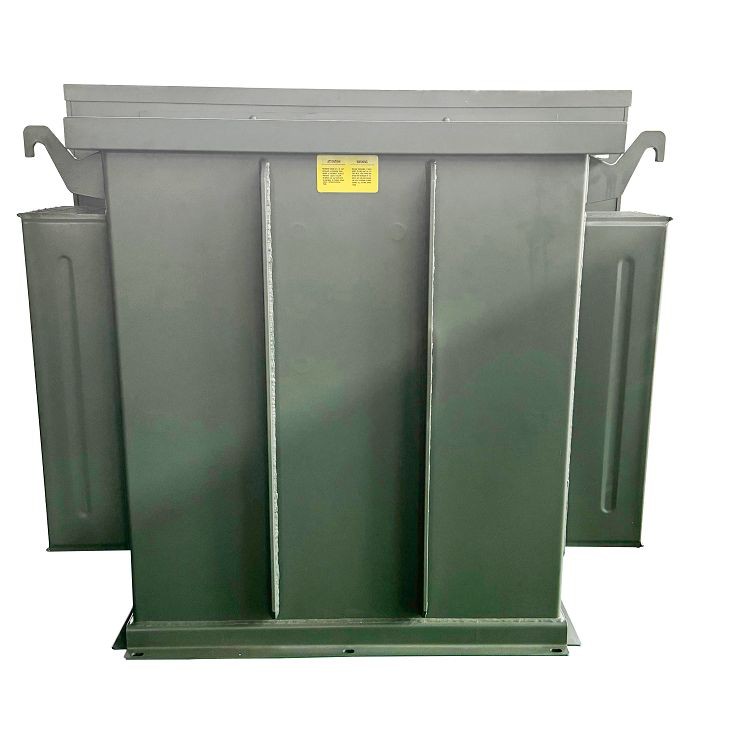

2.3 ٹینک

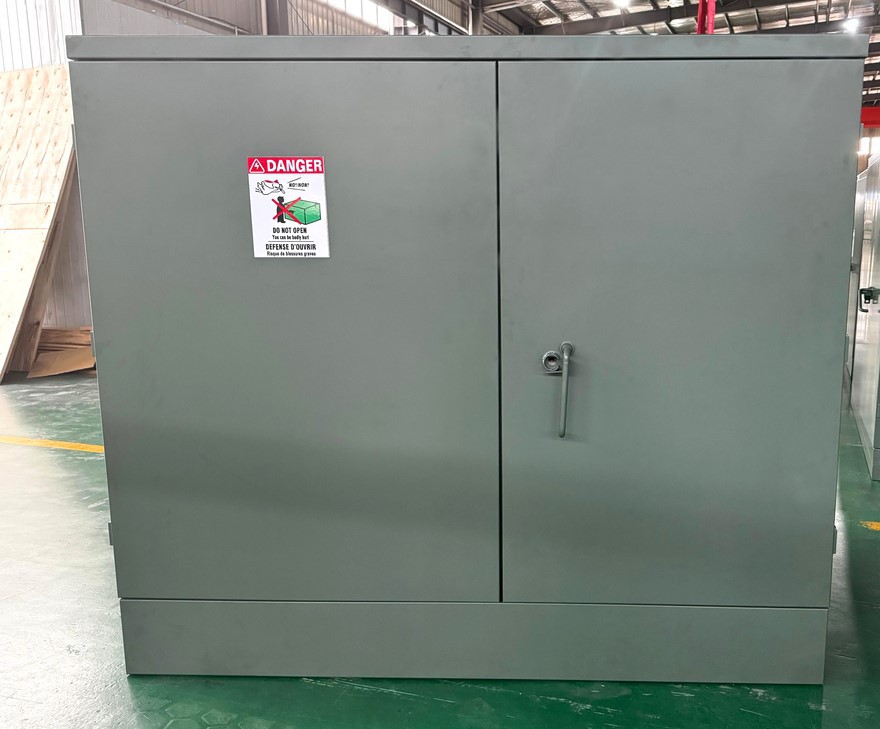

2.4 فائنل اسمبلی





03 ٹیسٹنگ

روٹین ٹیسٹ اور ٹیسٹنگ اسٹینڈرڈ

1. IEEE C57.12.90-2021 شق 5 کے مطابق مزاحمتی پیمائش

2. IEEE C57.12.90-2021 شق 6 کے مطابق فیز-ریلیشن ٹیسٹ

3. IEEE C57.12.90-2021 شق 7 کے مطابق تناسب ٹیسٹ

4. IEEE C57.12.90-2021 شق 8 کے مطابق کوئی لوڈ لاسز اور کوئی لوڈ کرنٹ نہیں

5. IEEE C57.12.90-2021 شق 9 کے مطابق لوڈ نقصانات، رکاوٹ وولٹیج اور کارکردگی

6. IEEE C57.12.90-2021 شق 10.5.1 کے مطابق انڈسڈ وولٹیج ودہنڈ ٹیسٹ

7. IEEE C57.12.90-2021 شق 10.6 کے مطابق اپلائیڈ وولٹیج ٹیسٹ

8. مائع ڈوبے ٹرانسفارمرز کے لیے پریشر کے ساتھ لیک ٹیسٹنگ - 15 kPa پر لیک ہونے والا ٹیسٹ 12 گھنٹے تک بغیر رساو کے کیا جائے گا۔ کوئی مستقل اخترتی نہیں۔

9. موصلیت مزاحمت کی پیمائش

10. آئل ڈائی الیکٹرک ٹیسٹ



ٹیسٹ کے نتائج

نہیں	ٹیسٹ آئٹم	یونٹ	قبولیت کی اقدار	پیمائش شدہ اقدار	نتیجہ
1	مزاحمتی پیمائش	%	زیادہ سے زیادہ مزاحمت کی عدم توازن کی شرح	0.171	پاس
2	تناسب ٹیسٹ	%	پرنسپل ٹیپنگ پر وولٹیج کے تناسب کا انحراف: 0.5% سے کم یا اس کے برابر کنکشن کی علامت: Dyn1	0.03% ~ 0.05%	پاس
3	مرحلہ-تعلق کے ٹیسٹ	/	Dyn1	Dyn1	پاس
4	کوئی-لوڈ نقصان اور جوش کرنٹ	% کلو واٹ	I0 :: ماپا قدر فراہم کریں P0: ماپا قدر فراہم کریں بوجھ میں کمی کے لیے رواداری ہے +0%	0.13% 0.544	پاس
5	لوڈ نقصان مائبادا وولٹیج اور کارکردگی	% کلو واٹ کلو واٹ	t: 85 ڈگری Z%: پیمائش شدہ قدر Pk: ماپا قدر Pt: ماپا قدر رکاوٹ کے لیے رواداری ±7.5% ہے کل بوجھ کے نقصان کی رواداری ہے +0% کارکردگی 99.35٪ سے کم نہیں	5.70% 4.453 4.997 99.38%	پاس
6	اپلائیڈ وولٹیج ٹیسٹ	kV	HV: 40kV 60s LV: 10kV 60s	ٹیسٹ وولٹیج کا کوئی خاتمہ نہیں ہوتا ہے۔	پاس
7	حوصلہ افزائی وولٹیج کا مقابلہ ٹیسٹ	kV	اپلائیڈ وولٹیج (KV): 0.960 دورانیہ:40 تعدد (HZ): 180	ٹیسٹ وولٹیج کا کوئی خاتمہ نہیں ہوتا ہے۔	پاس
8	لیکیج ٹیسٹ	کے پی اے	لاگو دباؤ: 15kPA دورانیہ: 12h	کوئی رساو اور نہیں۔ نقصان پہنچانا	پاس
9	موصلیت مزاحمت کی پیمائش	GΩ	HV-LV سے زمین: LV-HV سے زمین: HV&LV سے زمین:	5.11 4.87 5.08	/
10	آئل ڈائی الیکٹرک ٹیسٹ	kV	40 سے بڑا یا اس کے برابر	52.3	پاس

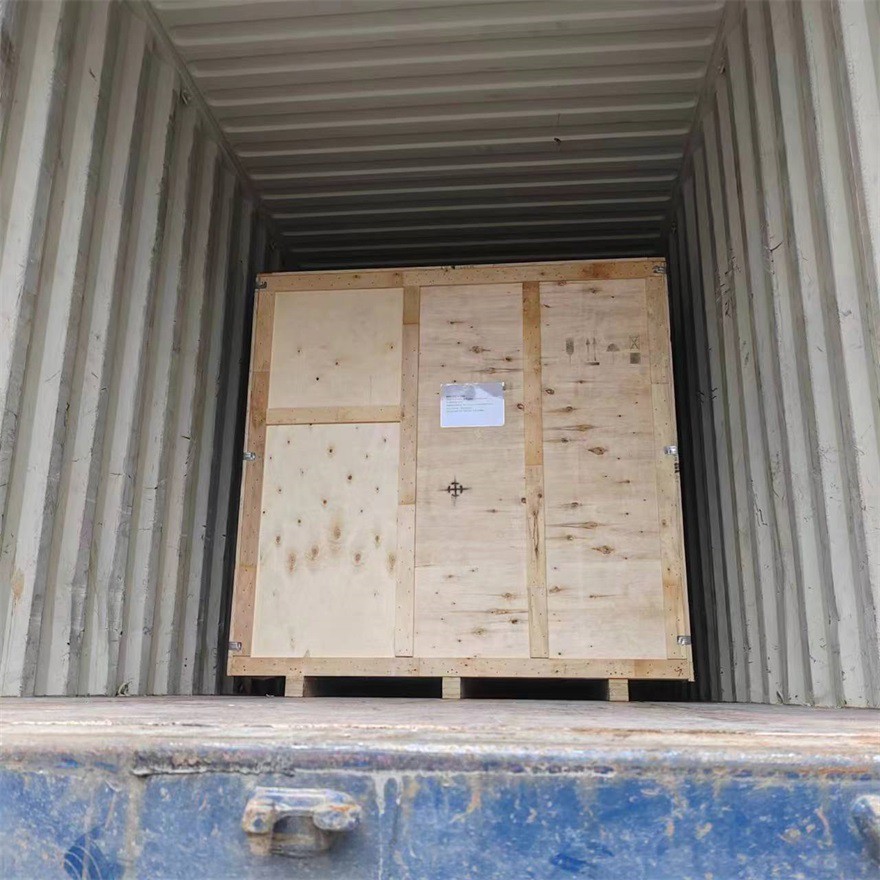

04 پیکنگ اور شپنگ

05 سائٹ اور خلاصہ

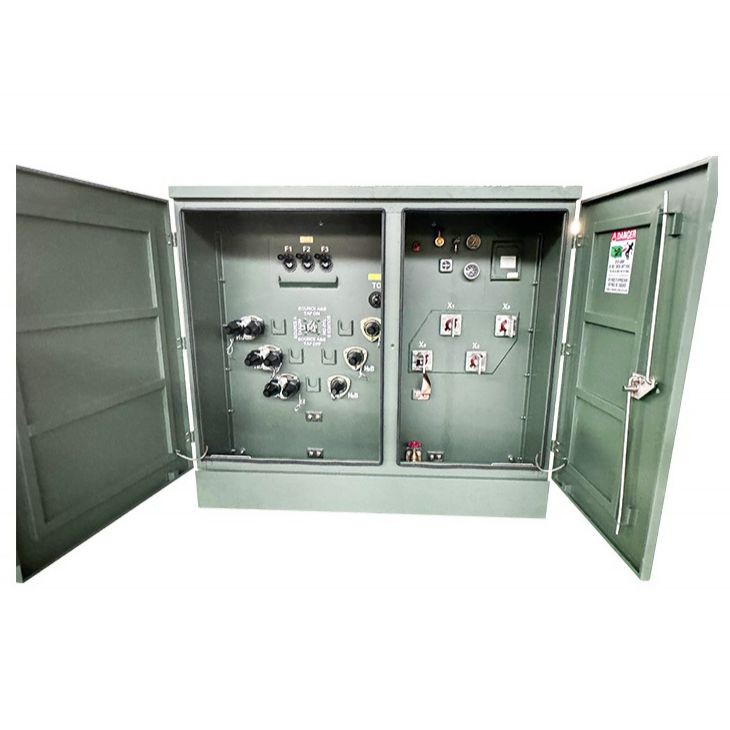

Scotech کا 500 kVA تھری-فیز پیڈ-ماؤنٹڈ ٹرانسفارمرکاپر وائنڈنگز اور KNAN کولنگ کے ساتھ بنایا گیا، ٹرانسفارمر FR3 قدرتی ایسٹر آئل-کا استعمال کرتا ہے جو آگ کی حفاظت کو بہتر بناتا ہے اور ماحولیاتی اثرات کو کم کرتا ہے۔ اس کا لوپ-فیڈ کنفیگریشن اور ڈیڈ-فرنٹ ڈیزائن تنصیب اور دیکھ بھال کے لیے حفاظت اور لچک کو بڑھاتا ہے۔ 5.75% کی رکاوٹ اور کم توانائی کے نقصانات کے ساتھ، یہ مطالبہ کے حالات میں مستحکم، موثر کارکردگی کو یقینی بناتا ہے۔

ہر اسکوٹیک ٹرانسفارمر کو دیکھ بھال کے ساتھ اسمبل کیا جاتا ہے اور اس کی سطح-استقامت کے لیے علاج کی جاتی ہے۔ تنصیب کے بعد سنکنرن مزاحمت اور بصری مستقل مزاجی دونوں کو برقرار رکھنے کے لیے میچنگ ٹچ اپ پینٹ فراہم کیا جاتا ہے۔

معیار اور افادیت-گریڈ کی کارکردگی پر بھرپور توجہ کے ساتھ، Scotech شمالی امریکہ اور اس سے باہر کے جدید پاور سسٹمز کے لیے قابل اعتماد پیڈ-ماؤنٹڈ ٹرانسفارمرز کی فراہمی جاری رکھے ہوئے ہے۔
