300 KVA تیل بھرا ہوا ٹرانسفارمر -13.2/0.48 KV|گیانا 2024

01 جنرل

1.1 پروجیکٹ کا پس منظر

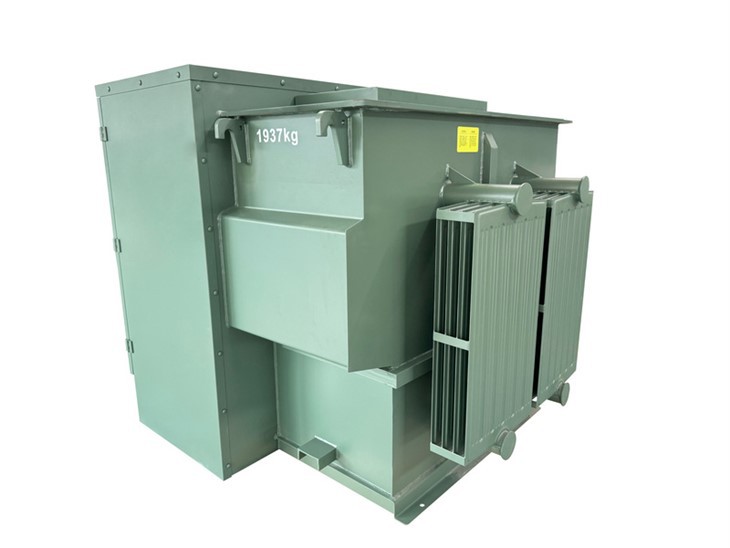

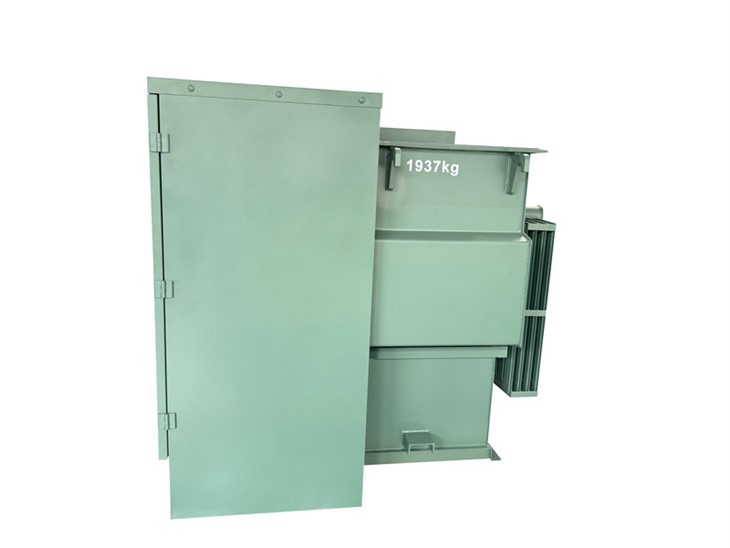

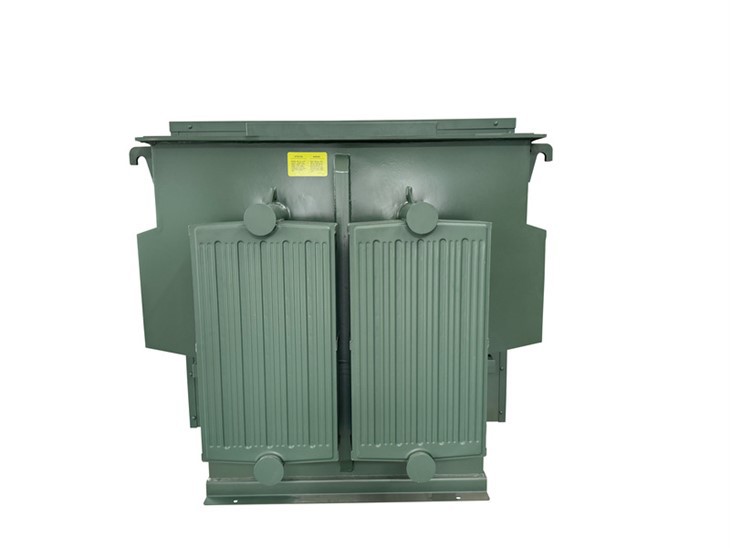

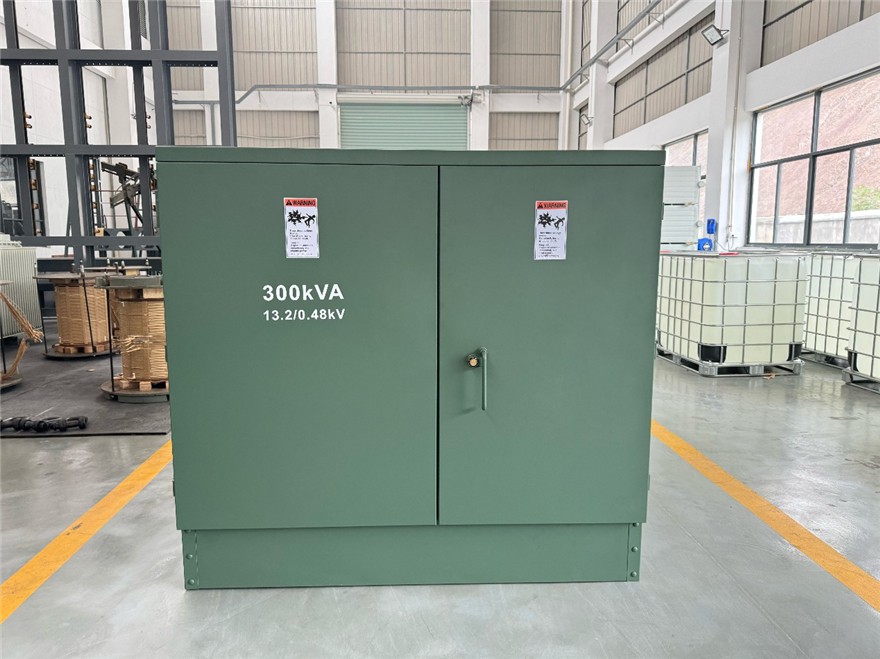

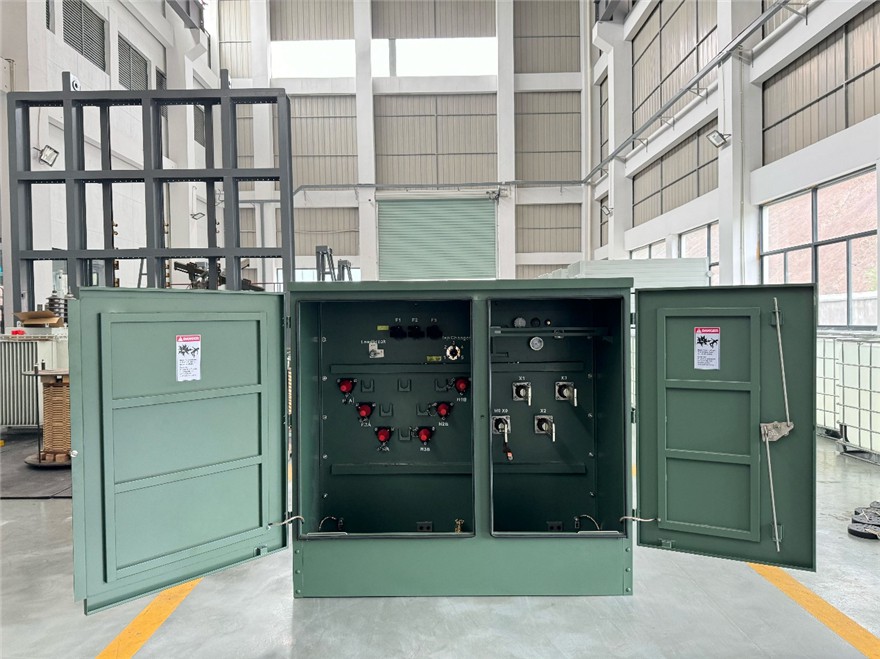

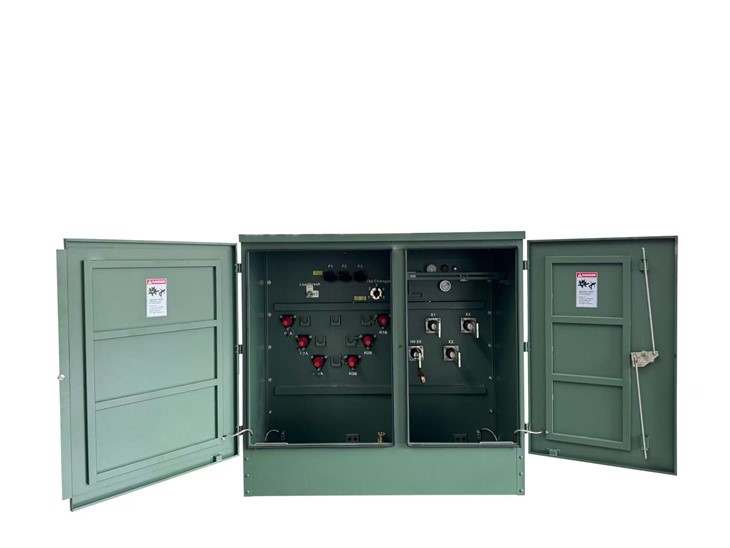

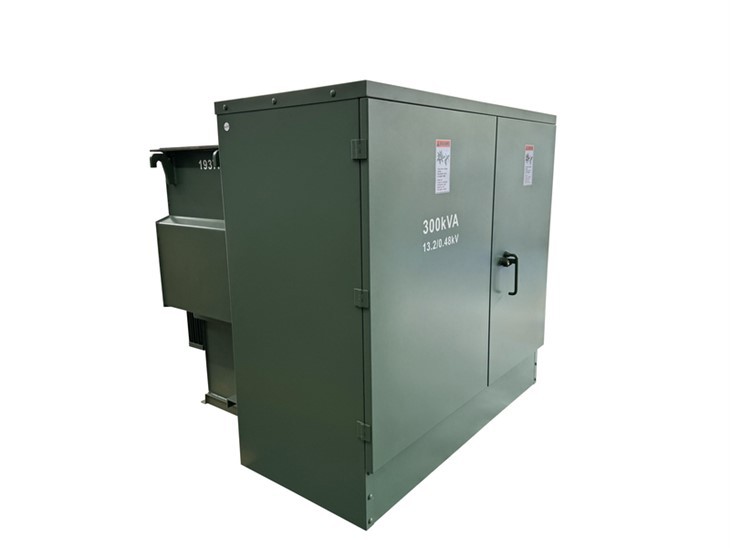

2024 میں 300 کے وی اے پیڈ ماونٹڈ ٹرانسفارمر جنوبی امریکہ کو پہنچایا گیا تھا۔ ٹرانسفارمر کی درجہ بندی کی طاقت اوون کولنگ کے ساتھ 300 کے وی اے ہے۔ پرائمری وولٹیج 13.2 گرڈی/7.62kV ہے جس میں ± 2*2.5 ٪ ٹیپنگ رینج (این ایل ٹی سی) ہے ، ثانوی وولٹیج 0.48/0.277KV ہے ، انہوں نے YNYN0 کا ایک ویکٹر گروپ تشکیل دیا ، اور یہ ایک لوپ فیڈ اور مردہ فرنٹ ٹرانسفارمر ہے۔ پیڈ ماونٹڈ ٹرانسفارمر کمپیکٹ ہے اور اس کا ایک چھوٹا سا نشان ہے ، جس سے یہ خاص طور پر شہری علاقوں اور محدود جگہ والے مقامات میں استعمال کے ل suitable موزوں ہے۔ پیڈ ماونٹڈ ٹرانسفارمر ٹرانسفارمرز ، اعلی - وولٹیج سوئچ گیئر ، کم - وولٹیج کی تقسیم کا سامان اور ایک ہی خانے میں معاون سامان کو مربوط کرتا ہے ، جو روایتی سب اسٹیشن آلات کی بکھرے ہوئے ترتیب کے مسئلے سے گریز کرتا ہے۔ فیکٹری میں مجموعی طور پر اسمبلی اور سامان کی کمیشن کو مکمل کریں ، اور صرف اعلی - وولٹیج اور کم - وولٹیج کیبلز کو کام کرنے کے لئے سائٹ سے مربوط کرنے کی ضرورت ہے ، جس سے تعمیراتی مدت کو بہت کم کیا جاسکتا ہے۔ امریکی باکس ٹرانسفارمر کے ڈیزائن فوائد بنیادی طور پر کمپیکٹ ڈھانچے کے ڈیزائن ، اعلی سیکیورٹی ، کم بحالی کی لاگت اور لچکدار توسیع میں جھلکتے ہیں۔ یہ خصوصیات اسے شہری بجلی کی تقسیم ، تجارتی کمپلیکس ، ہوا کی طاقت ، فوٹو وولٹک اور دیگر منظرناموں میں استعمال کے ل particularly خاص طور پر موزوں بناتی ہیں جن میں اعلی جگہ ، وشوسنییتا اور کارکردگی کی ضرورت ہوتی ہے۔

ہمارا 300 کے وی اے پیڈ ماونٹڈ ٹرانسفارمر جدید ٹیکنالوجی کے ساتھ ڈیزائن کیا گیا تھا اور اعلی معیار کے مواد اور اجزاء کو اپناتا ہے جس کے نتیجے میں قابل اعتماد معیار اور طویل آپریشن کا وقت ہوتا ہے۔

1.2 تکنیکی تفصیلات

300 کے وی اے ٹرانسفارمر نردجیکرن کی قسم اور ڈیٹا شیٹ

1.3 ڈرائنگ

300 کے وی اے پیڈ ماونٹڈ ٹرانسفارمر ڈایاگرام ڈرائنگ اور سائز۔

02 مینوفیکچرنگ

2.1 HV بشنگ

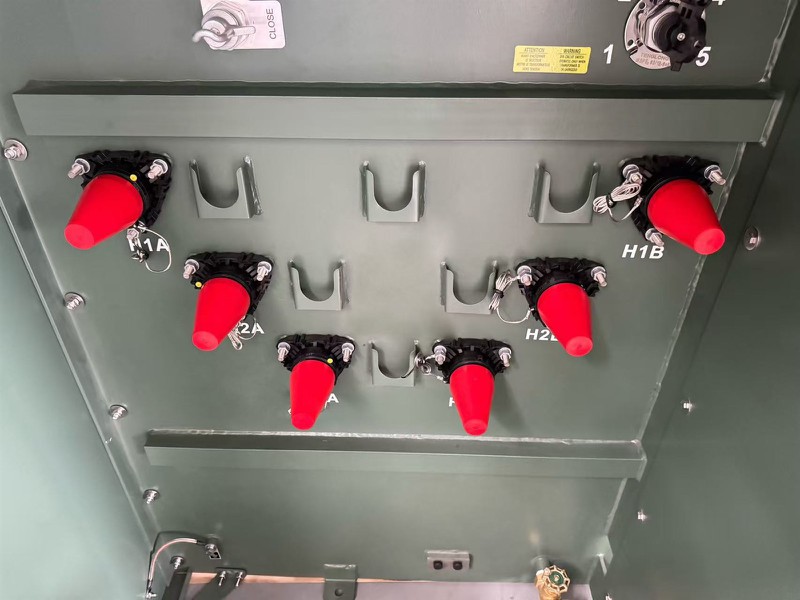

ٹرانسفارمرز کے لئے مردہ فرنٹ اپریٹس حفاظت کو بڑھاتا ہے (اعلی - وولٹیج کی نمائش/آرک فلیش رسک کو کم کرتا ہے) اور کم جھاڑی کلیئرنس کے ذریعہ کابینہ کے چھوٹے سائز کو قابل بناتا ہے۔ آج پیڈ ماؤنٹ ٹرانسفارمرز میں کم عام ، براہ راست فرنٹ بشنگ کبھی کبھار ایچ وی پرائمری رابطوں کے لئے استعمال ہوتے ہیں۔ مردہ فرنٹ انٹرفیس (زیادہ تر 200A بوجھ بریک ؛ 600/900A غیر - لوڈ بریک آپشنز) ایل وی سیکنڈری ٹرمینیشن کے لئے شاذ و نادر ہی استعمال ہوتے ہیں جس کی وجہ سے صرف ایک کیبل فی کہ کہنی کنیکٹر (ملٹی - کیبل فی مرحلے کے سیٹ اپ سے مطابقت نہیں رکھتا ہے)۔

2.2 LV بشنگ سپورٹ

جب کم - وولٹیج اسپیڈس میں زیادہ بڑھتے ہوئے سوراخ شامل ہوتے ہیں تو ، وہ عام طور پر لمبائی میں زیادہ لمبی ہوجاتے ہیں۔ اگر آپ کے اسپیڈز میں متعدد سوراخ ہیں (اور اس وجہ سے وہ کئی کیبلز سے جڑے ہوئے ہیں) تو ، کم -} وولٹیج بوشنگ سپورٹ شامل کرنا ایک ضروری اقدام بن جاتا ہے۔ اگر آپ اسپیڈ ایکسٹینشنز کے ساتھ کام کر رہے ہیں تو بشنگ کی حمایت بھی ایک دانشمندانہ غور ہے۔

اس کے ساتھ منسلک بہت زیادہ بھاری کیبلز کے وزن سے ایک غیر تعاون یافتہ جھاڑی کو دباؤ میں ڈالا جاسکتا ہے۔ یہ اضافی وزن بشنگ کے گاسکیٹ (جو ٹرانسفارمر ٹینک کی دیوار کے خلاف بیٹھا ہے) کے نیچے والے حصے کو سکیڑ سکتا ہے۔ وقت گزرنے کے ساتھ ، یہ کمپریشن ٹرانسفارمر آئل لیک کا باعث بن سکتا ہے جو گاسکیٹ کے اوپری حصے سے شروع ہوتا ہے۔

2.3 ٹینک

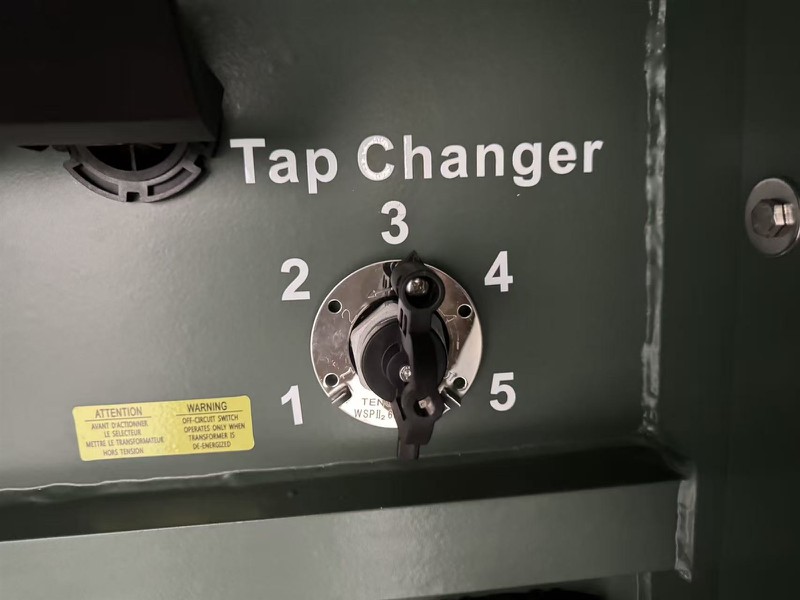

ٹرانسفارمر ٹیپ چینجرس فنکشن کو اصل آنے والے وولٹیج - کے ساتھ منسلک ترتیب کا انتخاب کرکے فنکشن کرتے ہیں جس سے یہ بوجھ کے آؤٹ پٹ وولٹیج کو ٹرانسفارمر کی درجہ بندی شدہ نام پلیٹ کی قیمت سے مماثل رکھتا ہے۔

اگر آنے والی وولٹیج بہت کم ہے تو: HV کابینہ کے نل چینجر کو نچلی ترتیب میں گھمائیں۔ یہ پرائمری سمیٹ کے چھوٹے چھوٹے حصوں کو منقطع کرتا ہے (اس کی باری کی گنتی کو کم کرنا ، جبکہ ثانوی بدلا ہوا رہتا ہے)۔ ایڈجسٹ موڑ کا تناسب ثانوی - سائیڈ وولٹیج کو بڑھاتا ہے ، جس سے کم ان پٹ کے مسئلے کو ٹھیک کرتے ہیں۔

2.4 آخری اسمبلی

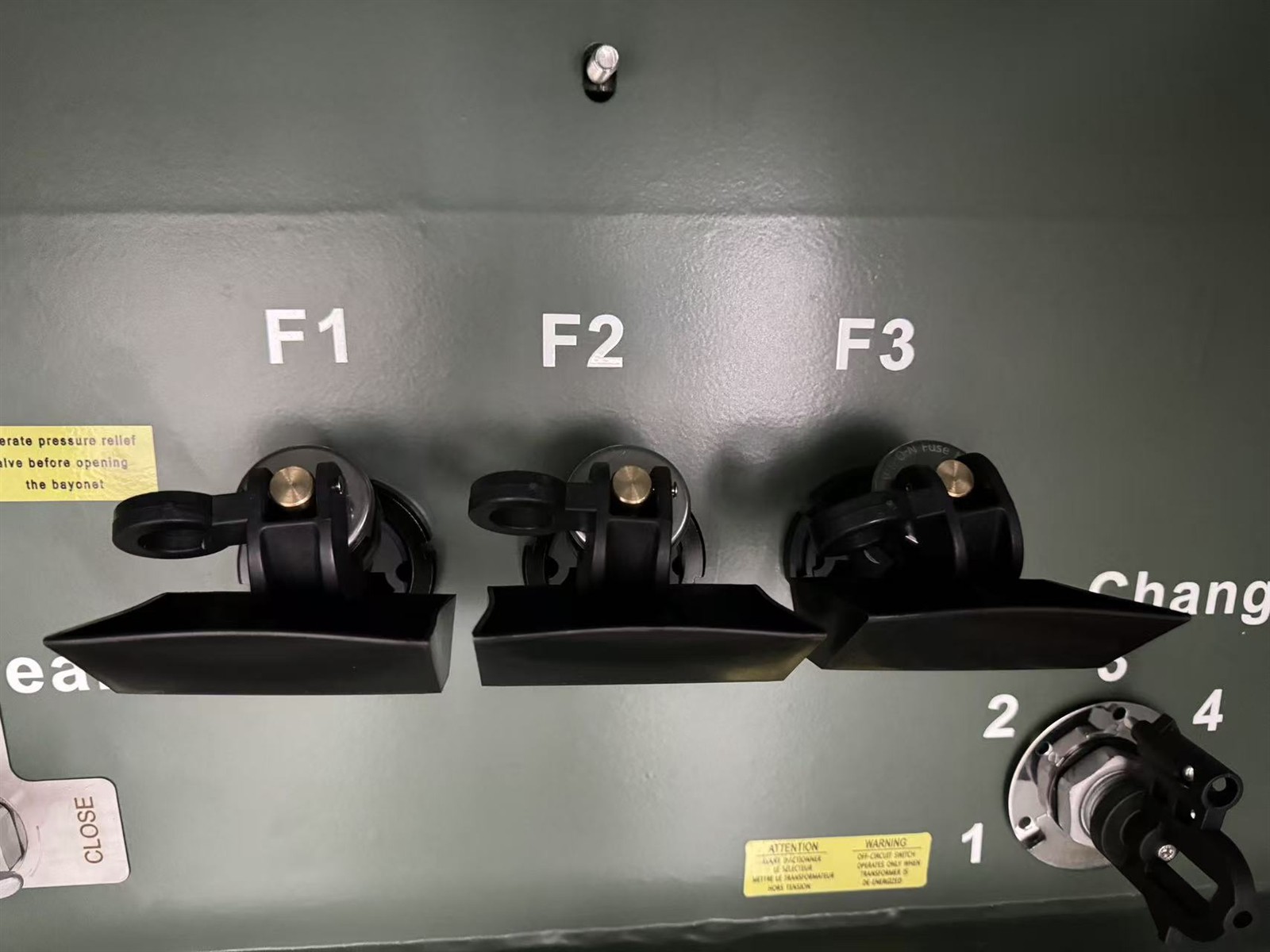

یہ ایک پلگ - in ، موجودہ - ٹرانسفارمر کی اونچی - وولٹیج سائیڈ پر انسٹال شدہ فیوز کو محدود کرنا ہے۔ یہ کام کرتا ہےبیک اپ تحفظاندرونی یا ثانوی {{0} side سائیڈ فالٹس کے خلاف۔ اس کی کلیدی خصوصیات میں ایک شامل ہےbeyonet - اسٹائلمحفوظ دستی متبادل کے لئے ڈیزائن ،تیزی سے موجودہ مداخلتغلطی کی توانائی کو محدود کرنے کے لئے ، اور aبصری اشارے(ایک اسٹرائیکر پن کی طرح) آپریشن کو واضح طور پر ظاہر کرنے کے لئے۔ فیوز کو ٹرانسفارمر کی درجہ بندی کے ساتھ مربوط کیا جاتا ہے تاکہ انتخابی ٹرپنگ کو یقینی بنایا جاسکے ، جس سے بیرونی تحفظ کا ایک آسان اور قابل اعتماد حل فراہم کیا جاسکے۔

2.5 حتمی اسمبلی

لوڈ بریک سوئچ تین - قطب ، SF6 - موصلیت والے سوئچنگ ڈیوائس ہے جو ہائی وولٹیج کی طرف نصب ہے ، جو بوجھ کے دھارے کو محفوظ طریقے سے بنانے اور توڑنے کے لئے ڈیزائن کیا گیا ہے۔ اس کی کلیدی خصوصیات میں شامل ہیںمرئی منقطعتنہائی کے لئے ،مردہ - سامنے کی تعمیرآپریٹر کی حفاظت کے لئے ، ایکبیرونی روٹری ہینڈلدستی آپریشن کے لئے ، اور مربوطآرک - بجھانے کی صلاحیت(عام طور پر SF6 گیس یا ویکیوم کا استعمال کرتے ہوئے)۔ یہ سوئچ محفوظ سیکشنلائزنگ ، ٹرانسفارمر انرجیائزیشن/ڈی - انرجیائزیشن ، اور غلطی کی تنہائی کی اجازت دیتا ہے بغیر کیبل کہنی کو ہٹانے ، نظام کی لچک اور بحالی کی حفاظت میں اضافہ کی ضرورت کے بغیر۔

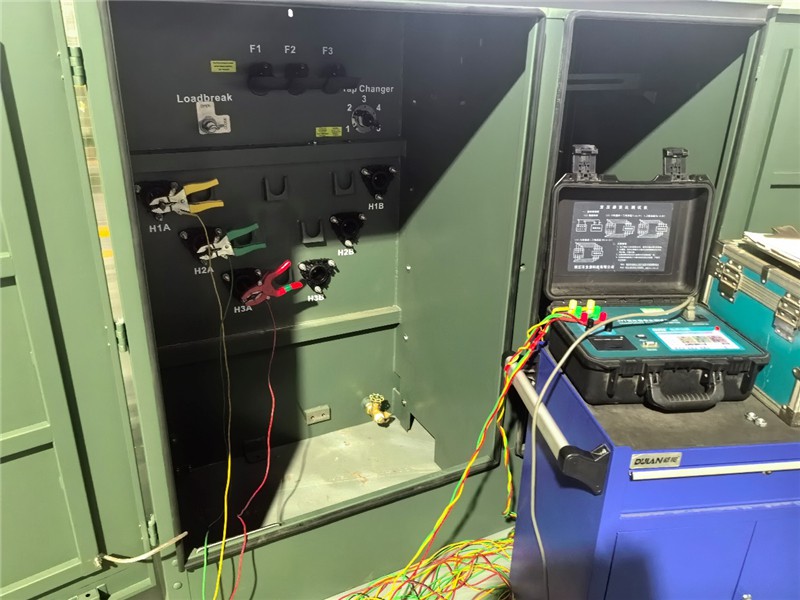

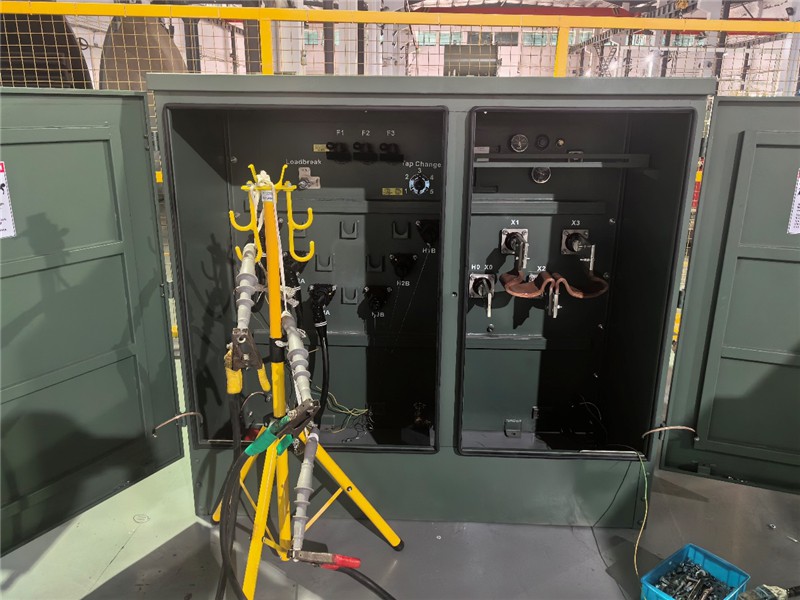

03 ٹیسٹنگ

04 پیکنگ اور شپنگ

05 سائٹ اور خلاصہ

اس کی عمدہ کارکردگی ، محفوظ ڈیزائن ، اور مستحکم آپریشن کے ساتھ تین فیز پیڈ ماونٹڈ ٹرانسفارمر ، بجلی کی تقسیم کے لئے مثالی انتخاب ہے۔ چاہے تجارتی ، صنعتی ، یا عوامی انفراسٹرکچر ایپلی کیشنز میں ، یہ متنوع ضروریات کو قابل اعتماد طریقے سے پورا کرتا ہے ، جس سے صارفین کو موثر ، توانائی - بچت ، اور لاگت - موثر بجلی حل فراہم ہوتی ہے۔ اپنے منصوبوں کے لئے محفوظ اور قابل اعتماد طاقت کو یقینی بنانے اور مستقبل میں پائیدار ترقی کی طرف مضبوط رفتار میں حصہ ڈالنے کے لئے تھری فیز پیڈ ماونٹڈ ٹرانسفارمر کا انتخاب کریں۔
